Описание

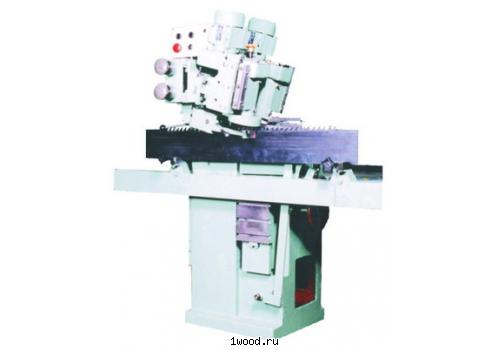

Полуавтоматический станок для заточки боковых граней, наплавленных стеллитом зубьев круглых, рамных и ленточных пил.

Станок обеспечивает заточку боковых граней наплавленных стеллитом согласно технологическим режимам РИ 16-00 зубьев пил для вертикальных лесопильных рам по ГОСТ 5524-75, пил круглых плоских для распиловки древесины по ГОСТ-980-80 (тип 1, исполнение 1) диаметром от 180 до 1250 мм, пил ленточных для распиловки древесины по ГОСТ 6532-77 (тип 2 и 3) и пил ленточных для распиловки бревен и брусьев по ГОСТ 10670-77.

Технические характеристики - Заточной станок ТчПБ-2

Основные параметры	Значения
Диаметр затачиваемых круглых пил, мм.	180...1250
Ширина рамных пил, мм.	70...220
Ширина ленточных пил, мм.	70...360
Длина рамных пил, мм.	1100...1950
Длина ленточных пил, мм.	6000...14600
Толщина пил, мм.	1...5
Шаг зубьев пил, мм.	20...100
Диаметр шлифовальных кругов, мм.	80...125
Пределы регулирования углов поднутрения вертикального, град.	0...7
Пределы регулирования углов поднутрения продольного, град.	0...7
Цена деления лимбов мех-ма врезания шлиф. кругов, мм.	0,02
Наиб. окружная скорость шлиф.кругов, м/сек.	18;30
Скорость подачи, зуб/мин.	16;24;34
Число проходов заточки пилы	1;2
Габаритные размеры без приспособлений, мм.	820х1100х1550
Габаритные размеры с присп-ми для заточки рамных пил, мм.	3700х1100х1550
Габаритные размеры с присп-ми для заточки ленточных пил, мм.	6570х2150х1550
Масса, кг.	от 490
