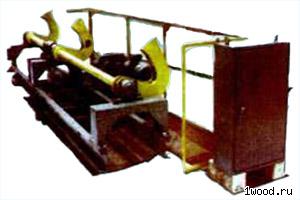

Описание

Предназначен для сбрасывания бревен продольных цепных транспортёров на  подающий механизм или накопитель перед лесопильной рамой или станком для продольной распиловки бревен.

Применяется в механизированных лесопильных потоках цехов лесопильных предприятий.

Составные части сбрасывателя: привод, вал сбрасывающих рычагов, ролик направляющий, ограждения, рама.

Привод монтируется на раме, состоит из электродвигателя и редуктора, соединенных между собой втулочно-пальцевой муфтой.

Вал сбрасывающих рычагов монтируется на раме сборно-сварной конструкции. Средний рычаг вала посредством шатуна связан с кривошипом редуктора. Три рычага вала жестко закреплены на валу и шарнирно соединены с толкателями.

Направляющий ролик, предназначенный для удержания и направления толкателей в процессе работы вала сбрасывающих рычагов, устанавливается на специальном кронштейне и крепится на эстакаде бревнотаски.     Ограждения коробчатой формы выполнены сварными из листового материала, уголков и сетки. Предназначены для ограждения всех рычагов сбрасывателя. Ограждения крепятся к полу цеха.

Сбрасыватель может работать в автоматическом режиме и по команде оператора с пульта управления. В обоих случаях работа сбрасывателя связана с работой бревнотаски. В первом случае бревна сбрасываются на накопитель, во втором – на подающий механизм перед лесопильной рамой или станком для продольной распиловки брёвен.

Технические характеристики - Сбрасыватель бревен модель СБР75-1

Основные параметры	Значения
Длина сбрасываемого бревна, м	3.5-7
Диаметр сбрасываемого бревна, мм	100-650
Число сбрасывающих рычагов	3
Ход сбрасывающих рычагов, мм	270
Продолжительность цикла сбрасывания, сек.	1.8
Мощность, кВт	3.2
Габариты, мм	4130х1470х1000
Масса, кг	870
