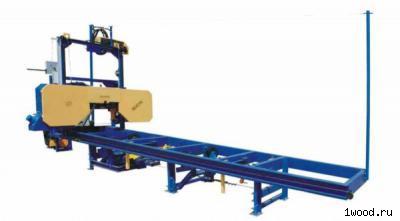

Ленточная пилорама ПЛП-АСТРА-ЕС плюс
Описание
Ленточная пилорама ПЛП-АСТРА-ЕС+, одна из немногих ленточных пилорама встраиваемых в поток.
Особенности: Пилорама ленточная объединяется в линию с многопильным станком и особенно с продольнопильным полуавтоматом (кромкообрезным) СПМ-АСТРА-К2.
Такая комбинация деревообрабатывающего оборудования (ленточная пилорама, многопильный станок, кромкообрезной) вместе с системой передаточных и загрузочно-разгрузочных устройств позволяют в смену распилить до 40м3. круглого леса на обрезную доску двумя операторам и двумя подсобными рабочими.
Одна ленточная пилорама ПЛП-АСТРА-ЕC+ за счет механизации стола - приводного кантователя, пневмозажима бревна, пневмоподъемника-рольганга, для торцевой разгрузки бревна, механизации загрузки бревна и манипулятора полуавтомата, автоматической подачи, автоматической установки на размер, простоты управления (кнопками) в смену обеспечивает распиловку до 20 м3 леса.
Распиловка до 20 куб. м круглого леса определяется следующими факторами. Чистое время на распиловку в условиях нормальной организации производства для пилорам, работающих узкими пилами (до 50 мм) составляет до 30% общего фонда времени работы.Остальные 70% и более времени работы занимает вспомогательное время. Здесь и находится основной резерв производительности:
1. Загрузка бревна осуществляется с накопителя и электромеханикой.
2. Бревно закатывается на стол пилорамы и центрируется небольшим подъемом кантователя.
3. Фиксация сцентрированного бревна пневматическими зажимами простым нажатием тумблера.
4. Необходимое кантование бревна осуществляется без манипулирования рычагами, как на большинстве пилорам, имеющих кантователь.Процедура проста:
- нажатие кнопки - бревно поднимается над рамой за несколько секунд;
- нажатие кнопки- бревно вращается цепными захватами до нужного положения спиленной пласти за несколько секунд;
- нажатие кнопки- бревно опускается на стол пластью или другой поверхностью за несколько секунд.
При работе с электромеханическим кантователем:
- не происходит никакого удара пласти о стол, что позволяет сохранять ее параметры точности;
- не требуется высоких навыков оператора;
- экономится значительная доля вспомогательного времени;
- не требуются физические усилия оператора и помощника;
- полная безопасность работы.
5. Снятие доски или бруса со стола пилорамы производится с помощью манипулятора без каких либо физических усилий.
Работа оператора заключается в том, чтобы:
- во время распила произвести захват доски или бруса манипулятором;
- по окончании распила, после срабатывания конечного выключателя, включить подачу манипулятора на стягивание доски;
- после включения подачи манипулятора включить ускоренный возврат пильного узла в исходное положение. При этом скорость съема доски превышает скорость возврата пильного узла. Особенно это важно при съеме досок толщиной более 50 мм и бруса, имеющих очень большой вес. Совмещение снятия доски с возвратом каретки значительно экономит вспомогательное время. Доски и брус снимаются на рольганг, который может быть входом в многопил или в кромкообрезной станок-полуавтомат, или в тот и другой станки одновременно, т.е. брус – в многопил, доски в кромкообрезной.
6. Механизированный стол также оборудуется центратором для подготовки 3-х кантного или 4-х кантного бруса, что экономит вспомогательное время.
7. Для съема очень тяжелого бруса в механизированный стол монтируется пневмоподъемник- рольганг, с тем, чтобы не стягивать брус непосредственно по столу.
Автоматическая плавнорегулируемая подача не требует контороля оператора за процессом пиления. Усилие на пиле контролируется и подача изменяется автоматически: при прохождении сучков - уменьшается, после прохождения - увеличивается до оптимального значения, не приводящего к появлению волн на доске.
За счет автоматической подачи пила не перегружается, а следовательно, не дает волну при распиле. Отсутствие перегрузок пилы, в дополнение к плавной работе пружинного механизма натяжения, способствует длительному сроку службы правильно подготовленных пил. Одна пила, как правило, вырабатывает не менее 70-80 м3. Оператор во время пиления выполняет вспомогательные операции - готовит следующее бревно, убирает доски и отходы, проводит расчеты по оптимальному раскрою древесины.
Ленточная пилорама ПЛП-АСТРА-ЕС+ объединенная в поточную линию с кромкообрезным станком полуавтоматом СПМ-АСТРА-К2 позволяет производить до 2 куб.м в час обрезной доски экспортного класса, а комбинация ПЛП-АСТРА-ЕС+ и СПМ-АСТРА-К2 и многопильный станок вдвое увеличивает выход обрезной доски.
Технические характеристики - Ленточная пилорама ПЛП-АСТРА-ЕС плюс
| Основные параметры | Значения |
|---|---|
| Диаметр бревна, мм | |
| без кантования, мм | 800 |
| с кантованием, мм | 1000 |
| Толщина выпиливаемого бруса, мм (не больше чем) | 220 |
| Толщина отпиливаемой доски, мм (не более чем) | 2 |
| Длина доски, мм | 1200 … 4500 / 6200 |
| Точность пиления, мм (не хуже) | 0.5/1000 |
| Диаметр шкивов, мм | 600 |
| Ленточная пила, мм | 4270 ± 30 х 32 … 50 |
| Скорость резания, м/с | 35 |
