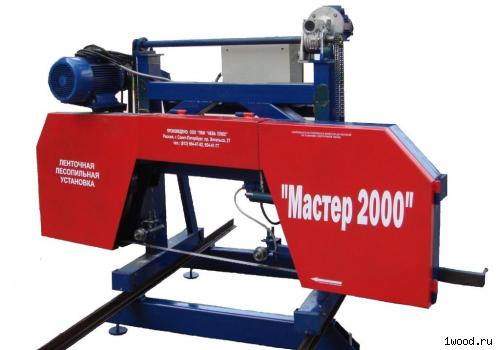

Ленточная пилорама "Мастер 2000-03"
Описание
Ленточная пилорама “Macmep 2000-03”– это базовый вариант бюджетной модели известной марки ленточных пилорам.
Пилорама "Мастер 2000-03" предназначена для быстрой и качественной распиловки любых пород древесины на необрезную и обрезную доску, брус и любые другие заготовки с минимальным количеством отходов. Это недорогой, легкий, надежный и быстроокупающийся станок, позволяющий выполнять индивидуальный раскрой бревна и максимальный выход пиломатериалов при минимальных затратах.
Конструкция и принцип работы ленточной пилорамы
Бревно фиксируется на рельсовом пути между двух направляющих. По направляющим, вдоль бревна, перемещается каретка с горизонтальной пильной головкой. Толщина пиломатериалов выставляется оператором с помощью кнопки на пульте управления с возможностью ручной доводки.
Дополнительно можно установить электронную линейку.
Конструктивная схема пилорамы построена по блочному принципу, допускающему наращиваемость вариантов компоновки от базовой до более оснащенной, с автоматической подачей пильной головки, высокой станиной, гидравликой, электронной линейкой.
Возможна модификация пилорамы с БЕНЗИНОВЫМ ДВИГАТЕЛЕМ
Рельсовый путь пилорамы состоит из трех секций, обеспечивающих в базовом варианте поставки распиловку бревен длиной до 6,5 м и более. Рельсовый путь может удлиняться за счет пристыковки дополнительных секций.
Транспортировка пилорамы возможна в автомобиле «Газель» или 5-ти тонном ж/д контейнере.
Только наши пилорамы могут комплектоваться станинами 2 моделей на выбор:
- стандартной легкой низкой станиной;
- высокой тяжелой станиной (как на пилораме «Мастер 2000-05»)
Преимущества пилорам “Мастер 2000-03”
Основное отличие пилорамы “Мастер 2000-03” от других пилорам подобного класса в том, что она жестче, надежней, стабильней в работе, проста в управлении и более ремонтопригодна.
Все мелкие комплектующие (цепи, звездочки, подшипники, ремни и т.д.) выбраны из ассортимента автозапчастей, продающихся повсеместно и недорого.
Развернутая пильная головка
Каретка с ленточнопильным станком на пилорамах «Мастер 2000-03» расположена не перпендикулярно к оси бревна и рельсового пути, как на других пилорамах, а под углом 12°. Мы первыми из отечественных производителей воплотили это конструктивное решение.
Преимущества:
- зубья ленточной пилы заходят в бревно не одновременно, а последовательно, поэтому не происходит ударной нагрузки на пилу, что значительно продлевает срок ее службы и исключает «волну» даже в начале запила;
- усилие при распиловке уменьшается;
- скорость пиления значительно увеличивается;
- более рационально используется мощность двигателя;
- большее количество зубьев участвует в распиле;
- зубья пилы входят в бревно всей режущей кромкой, поэтому улучшается и качество поверхности пиломатериала (проявляется эффект частичного строгания поверхности).
Встроенная система регулируемой подачи смазывающей жидкости на ленточную пилу и ободы шкивов, предотвращает налипание опилок на пильные шкивы и ленточную пилу, а следственно продлевает срок службы ленточных пил.
Рельсовые направляющие пилорамы изготовлены из специального высококачественного профиля, долговечного и идеально соответствующего своему назначению.
Силовая конструкция портала станка изготовлена из прочных толстостенных профильных труб.
Конструкция обеспечивает надежность и стабильность работы пилорамы по всем основным параметрам.
«Мастер 2000-03» может комплектоваться электронной линейкой «Микрон», простой в управлении и позволяющей значительно увеличить производительность.
Очистка рельсового пути от налипания опилок предусмотрена на каждом из четырех роликов каретки пилорамы.
Подъем и опускание пильной головки производится автоматически посредством цепной двухрядной передачи с приводом от мотор-редуктора (пр-ва Италии), обеспечивающего точную настройку по высоте.
Натяжение ленточной пилы осуществляется с гидравлическим насосом с контролем силы натяжения по встроенному манометру.
Устойчивость ленточной пилы в процессе распила обеспечивается специальными роликами.
Дополнительная комплектация пилорамы "Мастер 2000-03":
- Заточной и разводной станки различных моделей для подготовки ленточных пил к работе.
- Электронная линейка для выставления толщины пиломатериалов;
- Автоматическая система подачи портала станка (электромеханическая, плавнорегулируемая);
- Модификация с высокой тяжелой станиной (как на пилораме «Мастер 2000-05») для распиловки толстомерных бревен, с возможностью установки гидравлики;
- Гидравлическое оснащение: загрузчик бревна, кантователь, прижимы, упоры; выбор конусности с рольгангами(центрование) бревна.
Технические характеристики - Ленточная пилорама "Мастер 2000-03"
| Основные параметры | Значения |
|---|---|
| Диаметр пильных шкивов, мм (с динамич. и статич. балансировкой) | 620 |
| Ширина ленточной пилы , мм | 32-40 |
| Мощность двигателя привода пилы, кВт, базовая комплектация / под заказ | 11 / 15 |
| Установленная мощность, кВт | 11,55 |
| Максимальный диаметр обрабатываемого бревна, мм | 850 |
| Длина обрабатываемого бревна (min-max), м | 1,2 - 7,5 (+3,0 ...) |
| Номинальная длина ленточной пилы, мм | 5120 |
| Скорость резания, м/сек | 32 |
| Толщина пропила, мм (в зависимости от угла развода пилы) | 1,9 – 2,5 |
| Подача пильной каретки | ручная |
