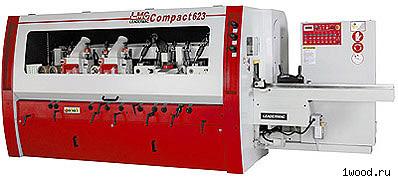

Строгально-калевочный четырехсторонний станок Compact
0 c
Описание
От 1 до 9 строгальных головок в практически любой конфигурации.
Опция – универсальный или пильный (22 или 30 кВт) шпинделя
Максимальная ширина получаемой детали – 230 мм., опции 150, 260 мм или 300 мм.
Максимальная высота получаемой детали – 150 мм., опции 180 мм., 200 мм., или 250 мм.
Стандартная комплектация:
- Высокопрочная и стабильная верхняя траверса подающий роликов
- Привод подающих роликов – карданная передача, исполненная с высокой точностью и надежностью
- Регулирующие аспирационные пластины
- Стружколомы на каждом шпинделе
- Максимально возможное к установке, количество верхних и нижних приводных подающих роликов для обеспечения стабильности протяжки заготовки
- Давление прижимных роликов осуществляется пневмоцилиндрами, регулировка давления дистанционная, вынесена на переднюю панель
- Боковые прижимные ролики
- Полуавтоматическая смазка стола ( опция-автоматическая)
- Скорость вращения шпинделя 6000 об/мин ( 7200 об/мин – опция)
- Электромеханическая дистанционная настройка толщины обрабатываемой детали
- Каждый шпиндель имеет индивидуальный привод
- Инверторная, с цифровой индикацией, система подачи
- Хромированный стол и поверхность прижимных башмаков
- Дистанционная настройка шпинделей и прижимных башмаков, система стопорения перемещения шпинделя во время работы
- Лубрикаторная система
- Центральный узел смазки
- Подсветка внутри станка
- Двигатели привода шпинделей и подачи производства Simens
- Инструмент и шприц масленка для обслуживания станка
Опции:
- Максимальная ширина изделия 260 или 300 мм.
- Максимальная толщина изделия 180, 200, 250 мм.
- Программатор установки толщины изделия
- Гидравлические контропоры на горизонтальные и вертикальные шпинделя
- Коррудированный стол для обработки сверх коротких заготовок
- Универсальный шпиндель
- Поворотная +/- 45 град верхняя траверса подающий роликов для строгания заготовок не прямоугольного сечения
- Устройство прифуговки прямых ножевых головок на нижние шпинделя
Технические характеристики - Строгально-калевочный четырехсторонний станок Compact
| Основные параметры | Значения |
|---|---|
| Ширина изделия, мм | 20-230, 150, 260 или 300 |
| Высота изделия, мм | 10-150, 180, 200 или 250 |
| Количество шпинделей | 1-9 |
| Двигатели привода шпинделей, кВт | 5,5; 7,5 или 11 |
| Двигатель привода подачи, кВт | 3,5; 5 или 7,5 |
| Скорость вращения шпинделей, об/мин | 6000 или 7200 |
| Диаметр шпинделя, мм | 40 или 50 |
| Скорость подачи, м/мин | 6-36, опционально до 50 |
| Длина подающего стола, м | 2, возможно 0,8, 2,5 или 3 |
