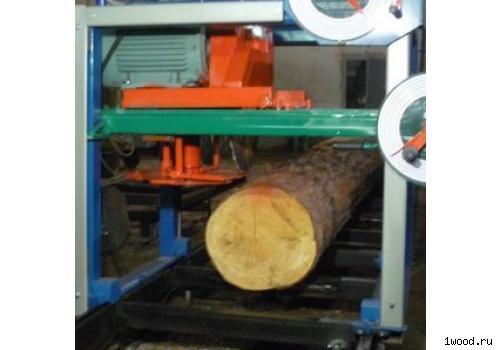

Дисковая пилорама углового пиления Зубр 5Р
Описание
Назначение – профессиональное промышленное оборудование для распиловки бревен диаметром до 1 м на доски и брус, оцилиндровки бревна.
Производительность дисковой пилорамы углового пиления Зубр 5Р 7-10 м3, пилорамы-многопила Зубр 5РМ/Зубр 6Р - 11-15 м3 обрезного пиломатериала в смену.
Основные отличия:
- Привод пильных дисков от 1 двигателя (см. схему)
- Конструктивные особенности - работа через угловой редуктор, что позволяет перераспределять нагрузки в зависимости от загруженности пил и более рационально использовать установленные мощности.
- Есть модификация Зубр 5Р с с функцией многопила и удвоенной производительностью
- Автоподача отпиленной доски / бруса обратным ходом.
- Кантование бревна не требуется.
- Возможность без проблем устанавливать любой механический двигатель (ДВС, дизельный) для работы в лесу / местах, где нет возможности подключения к электросетям.
Уникальная особенность бензиновой пилорамы Зубр 5Р - требуется только один двигатель.
Краткое описание работы станка.
1. Бревно однажды крепится винтовыми зажимами и при этом центрируется (автоматически). В дальнейшем кантование и перезакрепление пиловочника не требуется.
2. Распиливание бревна на пиломатериал производится 2-4 дисками диаметром 550 мм, расположенными перпендикулярно друг к другу. Распиловка начинается от вершины.
3. Размеры пиломатериала устанавливаются джойстиком, вручную или автоматически с помощью электронного программирования.
4. Привод каретки обеспечивает плавную регулировку скорости подачи за счет установленного частотного преобразователя и контроллера. При распиловке бревна пильная каретка наезжает на бревно, бревно при этом остается неподвижным.
5. При обратном ходе пильной каретки отпиленная доска выталкивается пильной кареткой с бревна. Время хода пильной каретки 11-20 секунд.
Преимущества пилорамы Зубр5Р:
- Удобство и простота эксплуатации
- Мощная конструкция, сделана из трубы 80 х 80 мм с толщиной стенки 6 мм
- Простота ремонта, доступные комплектующие (от отечественных автомобилей)
- Привлекательная цена
- Возможность установки на деляне (привод от ДВС)
- Возможность комплектации пилорамы одновременно безниновым и электрическим двигателями
- Удобство обслуживания, высокая надежность, безопасность эксплуатации
- Возможность длительной эксплуатации в напряженном производственном цикле
- Быстрая окупаемость
Обеспечивается высокая точность пропила - ± 0,5 ммУстановлен калибратор – лимб для точной установки размера пиломатериала (если привод ручной).
Технические характеристики - Дисковая пилорама углового пиления Зубр 5Р
| Основные параметры | Значения |
|---|---|
| Максимальная длина бревна, м | 7.4 |
| Максимальный диаметр бревна, м | 1 |
| Минимальная высота пропила, мм | 1 |
| Максимальная высота пропила, мм | 900 |
| Диаметр пильного диска, мм | 550 |
| Скорость вращения диска, оборотов в минуту | 1800 |
| Вес, кг | 1200-1500 |
| Габаритные размеры, м (длина, ширина, высота) | 9.0/1.2/1.7 |
| Потребляемая мощность, кВт | 22-30 |
| Максимальный размер бруса, мм | 200х200 |
