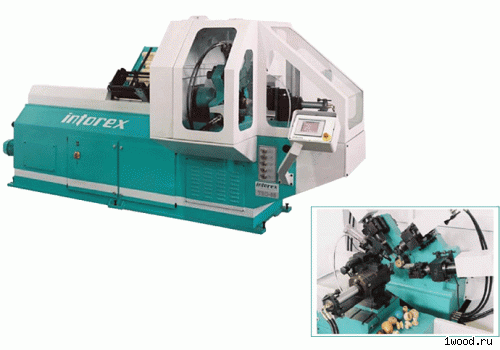

Автоматический токарный станок для обработки коротких заготовок TRD-65
0 c
Описание
Станок предназначен для обработки коротких заготовок максимальным диаметром 65 мм.
Станок имеет:
- 5 групп держателей инструмента с гидравлической подачей:
- Горизонтальная гидравлическая группа держателей инструмента для черновой обработки (ход 110 мм).
- Верхняя гидравлическая группа держателей инструмента для черновой обработки (ход 110 мм).
- Горизонтальная гидравлическая группа держателей инструмента для финишной обработки (ход 110 мм).
- Сверлильная гидравлическая группа держателей инструмента (ход 150 мм).
- Режущая гидравлическая группа держателей инструмента (ход 110 мм).
Фронтальная сверлильная группа может использоваться в качестве сверлильного узла или суппорта задней бабки для удержания длинномерных заготовок при формировании профиля.
- Автоподатчик круглых заготовок максимальной длины 700 мм
- Электродвигатель шпинделя с инвертором для выбора требуемой скорости вращения.
- Минимальная обрезка концов заготовки – 20 мм.
- Микропроцессорное управление с программируемой логикой работы. Имеется сенсорный дисплей, позволяющий повысить скорость настройки станка, а также выбирать требуемый цикл обработки детали.
Технические характеристики - Автоматический токарный станок для обработки коротких заготовок TRD-65
Основные параметры | Значения |
---|---|
Максимальная длина заготовки, мм | 700 |
Максимальный длина поворота, мм | 125 |
Диаметр обрабатываемой заготовки, мм | 12 … 65 |
Скорость вращения шпинделя, об./мин | 800/5000 |
Мощность электродвигателя привода головки, л.с. | 7,5 |
Мощность гидравлического центрального привода, л.с. | 2 |
Общая установленная мощность, кВт | 7,5 |
Вес нетто/брутто, кг | 2050/2400 |
Габариты упаковки, мм | 3800х1700/1950 (высота) |
