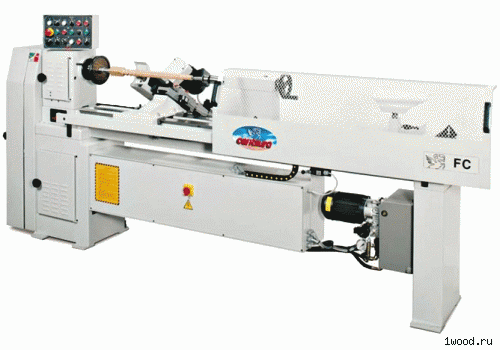

Токарный станок FC 1600
0 c
Описание
Новый токарный станок FC оснащен комбинированным узлом, способным обрабатывать заготовку двумя способами: продольным вращением заготовки и обработку вращающимся инструментом профильных многогранников, изделий с винтовыми поверхностями, профильными канавками.
Преимущества:
- высокочувствительный гидравлический копир, позволяющий воспроизводить как объемную модель, так и плоский шаблон, с кобальтовым резцом R 1,2 мм;
- возможность выполнения второго прохода в автоматическом режиме для чистовой обработки особо сложных деталей;
- токарная обработка одним резцом радиусом 1,2 мм;
- горизонтальный фрезерный агрегат 1,1 кВт 13000 об/мин для обработки спиралей, винтовых нарезок, канавок;
- электрический тормоз шпинделя;- реверсивное вращение шпинделя для переключения копирования в ручном режиме и наоборот;
- переменная скорость перемещения суппорта при помощи мотор-редуктора.
Стандартное оснащение станка:
- Аварийный выключатель двигателя и кнопка экстренного останова.
- Подвижный люнет диаметром 90 мм (максимальное сечение заготовки 65х65 мм) с переходной втулкой и фрезой со вставными ножами для черновой обработки.
- Подвижная задняя бабка с центром диаметром 12 мм.
- Приводной центр для копирования диаметром 28 мм.
- Делительный диск с приводным центром для фрезерования, диаметром 28 мм.
- Один кобальтовый резец R=1,2 мм.
- Подручник для обработки заготовок вручную.
- Вытяжной патрубок диаметром 100 мм.
Технические характеристики - Токарный станок FC 1600
| Основные параметры | Значения |
|---|---|
| Максимальное расстояние между центрами, мм | 1600 |
| Высота центра над станиной, мм | 250 |
| Максимальный диаметр обработки без копира, мм | 400 (280х280) |
| Максимальный диаметр при работе с копиром, мм | 220 (156х156) |
| Ход копира, мм | 150 |
| Максимальный допустимый диаметр при обработке заготовок с использованием подвижного люнета, мм | 90 (65х65) |
| Конус Морзе | 3 |
| Переменная скорость подачи суппорта, м/мин | 0-2000 |
| Частота вращения шпинделя, об/мин | 650-900-1100-1300-1500-1800-2200-3000 |
| Мощность двигателя шпинделя, кВт (л.с.) | 2,2-3 (3-4) |
