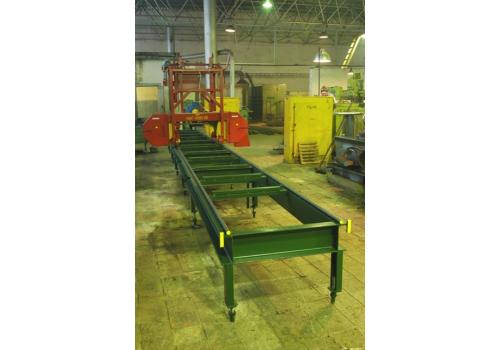

Ленточная пилорама ОЛГ550-01
Описание
Горизонтальная ленточная пилорама ОЛГ-550-01 предназначена для распиловки бревен различной длины и толщины на брус и доски, как обрезные, так и необрезные. Главным в использовании ленточных пилорам является технология тонкого пропила, а также широкие возможности станка и простота его эксплуатации.
К основным характеристикам и достоинствам ленточной пилорамы модели ОЛГ550-01 производства ЗАО «СТРОМЛЕС» относятся:
Стабильная работа при температурах от -400С до +400С.Усиленная конструкция станины, выполненной из швеллера 20 .
Мобильность. Ленточная пилорама не требует специального фундамента и устанавливается в течении 1,5-2 часов с уклоном 2-3 0 по направлению пиления при помощи регулируемых винтов на опорах- ножках станины.
Предприятие предлагает как цельные станины длиной до 12,5 м., так и разборные, секционные станины ( в целях удобства транспортировки на дальние расстояния).
Низкое электропотребление (до 7,5 кВт), что особенно важно для предприятий, расположенных в отдаленных районах с ограниченной подачей электроэнергии
Пилорама имеет достаточно простую, но выверенную конструкцию и при эксплуатации не требует высоких знаний и навыков операторов пиления.
Максимальный диаметр распускаемого бревна - 965 мм. (модель ОЛГ550-01).
Бревно (лафет) на 90 0 выставляется с помощью вертикальных упоров и винтовых зажимов. Неравномерность толщины регулирует компенсатор. Для зажатия заготовок для распиловки на меньший размер предусмотрены эксцентриковые зажимы.
Установка размера пропила производится с помощью электромеханизма подъема-опускания пильной рамки, либо вручную при помощи штурвала в зависимости от модификации станка. Конструкция каретки с пильными шкивами обеспечивает высокую точность распила по длине бревна. Движение каретки происходит на катках по направляющим, изготовленным из калиброванного прутка диаметром 25 мм. Калиброванный прокат, используемый в качестве направляющих позволяет осуществлять плавное и прямолинейное перемещение каретки вдоль бревна , что особенно важно для соблюдения точных геометрических размеров получаемых Вами пиломатериалов.
Рама каретки изготовлена из квадратных труб 50х50, что обеспечивает жесткость конструкции. Пильный узел крепится на П-образной раме с помощью болтов с контрольной фиксацией-сваркой. Это обеспечивает легкость в ремонте узлов.
Гидравлический натяжитель пилы дает возможность поддерживать натяжение пилы с постоянным усилием при плюсовых и минусовых температурах, обеспечивая тем самым необходимую точность размера, высокое качество получаемого пиломатериала и продлить срок службы ленточного полотна. А также натяжной механизм выполняет функции демпфера, который компенсирует тепловое удлинение пилы, а также снижает ударные и рывковые нагрузки. Манометр позволяет производить визуальный контроль за натяжением пилы в процессе пиления. Известно, что применяя технологию ленточного пиления, «камнем преткновения» являются сами ленточные пилы. Очень часто их не дотягивают или перетягивают, таким образом, существенно сокращая жизнь пилы. Манометр позволяет установить, а главное поддерживать оптимальную степень натяжения пилы во время работы.
Малая толщина пропила - 1,1 мм и, как следствие, минимальное количество отходов.
Передвижение подвижного ролика происходит по двум направляющим при помощи рукоятки, что дает возможность безопасно регулировать размеры в процессе пиления, не останавливая движения ленты.
Направление ленточной пилы поддерживают упорные ролики, имеющие регулировку как в горизонтальной , так и вертикальной плоскостях.
Подъем и опускание пильной головки производится по двум направляющим, выполненным из калиброванного проката диаметром 40мм., что гарантирует длительную эксплуатацию до ремонта. Легкое скольжение по направляющим обеспечивают бронзовые втулки.
Качественные ремни в приводном механизме обеспечивают надёжную и бесперебойную работу пилорамы.
Электромеханический привод подъема каретки с ручной доводкой позволяет максимально точно выставить необходимый размер доски.
Пульт управления станком выполнен в соответствии с европейскими стандартами. Тестирование готовности электрической схемы к работе, защита от поражения током, тепловая защита обеспечивает высочайший уровень безопасности при работе с оборудованием.
Пилорама комплектуется высококачественным ленточным полотном американской фирмы Wood-Mizer. Измененный угол пиления (косой заход пилы), применяемый на ленточной пилораме ОЛГ550-01К снижает динамическую нагрузку на пилу в результате того, что зубья ленточной пилы входят в бревно не одновременно, а последовательно. Также увеличивается скорость подачи каретки, поскольку в пропиле участвует больше зубьев, чем при перпендикулярном расположении каретки по отношению к бревну, а как следствие возрастает производительность пилорамы примерно на 20%.
Мы предлагаем комплектацию наших пилорам промышленным автоматическим заточным устройством и разводным приспособлением, применение которых позволяет увеличить жизненный срок полотна на 30%.
Дополнительно к пилораме ОЛГ550-01 может быть изготовлен накопитель с устройством поштучной подачи бревен, приемный роликовый транспортер, сортировочный стол.
Предприятие осуществляет гарантийное и послегарантийное сервисное обслуживание оборудования и узлов.
Мы производим доставку оборудования любым удобным для Вас способом.
По желанию заказчика наши пилорамы комплектуются автоматическими станками для заточки ленточных пил ЗЛ-1 и приспособлениями для разводки зубьев.
Технические характеристики - Ленточная пилорама ОЛГ550-01
| Основные параметры | Значения |
|---|---|
| Диаметр распиливаемого бревна, мм, наибольший | 750 |
| Подъем пилы(расстояние от горизонтальной базы основания), мм | ручной привод |
| наименьший, не менее | 25 |
| наибольший, не более | 750 |
| Разворот пильной головки к оси обрабатываемого бревна (косой заход пилы) | нет |
| Подача | ручная |
| Производительность, м3 в смену | |
| обработка с двух сторон | 3..12 |
| обработка с четырех сторон | 2..8 |
| Скорость ленты, м/с | 21 |
