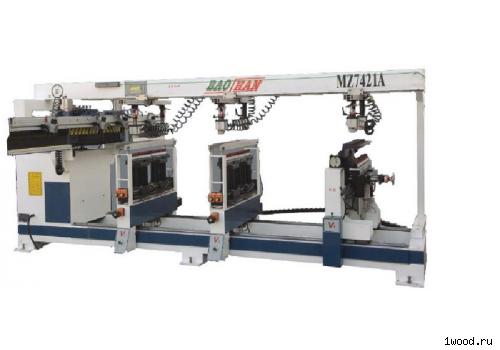

Сверлильно-присадочный четырехсуппортный станок MZ-7421A
0 c
Описание
Полуавтоматический сверлильно-присадочный станок с 2-мя вертикальными, 1-м горизонтальным суппортом и 1-м универсальным суппортом.
Имеет разделенные вертикальные сверлильные группы на два мотора по 11 шпинделей каждый, с возможностью разворота на 90° и раздвижения по цифровому счетчику по оси Y.
Вкомплектацию станка входят:
- рабочий стол 2650 мм
- алюминиевая линейка 2400 мм с 4-мя пневматическими упорами
- система попеременного управления сверлильными головками
- верхний пневмоприжим для заготовок - 6 шт.
- верхняя пневмоприжимная балка для заготовок - 1 шт.
- защитный концевой выключатель, блокирущий работу без заготовки
- направляющие рабочего стола - 5 шт.
- упор на рабочем столе - 1 шт.
- втулка быстрого зажима для сверла диам. 10 мм. – 20 шт.
- поддон для сбора стружки
- пневматический тормоз
- роликовая направляющая
- управление скоростью сверления пневмодроселем
- управление суппортами с помощью сенсорного экрана
- обдувочный воздушный пистолет
- насос для смазки линейных подшипников и сверлильных головок
Комплектующие, электрооборудование, соответствуют нормам и стандартам ЕС.
Особенности станка:
- Высота сверления горизонтального суппорта по цифровому счетчику, скорость сверления и обратного хода регулируются пневмодроселями. Глубина сверления по шкале и фиксируется контр-гайкой.
- Глубина вертикальных суппортов по цифровому счетчику. Можно развернуть на 90 град. и двигать по оси Y по цифровому счетчику. Суппорта фиксируются четно пневмотормозами, без смещения точность сверления высочайшая.
- оснащен линейкой 2400 мм с 4-мя пневмоупорами. Удобное управление. Пневмоприжимная балка снабжена концевым выключателем, без детали рабочий цикл сверления не произойдёт, чтобы не сломать сверла.
Технические характеристики - Сверлильно-присадочный четырехсуппортный станок MZ-7421A
| Основные параметры | Значения |
|---|---|
| Общее число шпинделей, шт | 86 |
| Max диаметр сверления, мм | 15 |
| Max глубина сверления, мм | 55 |
| Частота вращения шпинделей, об/мин. | 2840 |
| Диаметр хвостовика сверла, мм | 10 |
| Воздушное давление, MПa | 0.6 |
| Общая мощность, кВт | 4х1.1 + 2х1.5 |
| Габариты, мм | 3500х1300х1550 |
| Вес станка, кг | 1500 |
