Фуговально-рейсмусовый станок SC 330
Описание
Фуговально-рейсмусовый станок SС, двухоперационный. Фуговально-рейсмусовый станок предназначен для создания базовой поверхности заготовки и последующего строгания деталей в размер по толщине.
Заготовки из массива древесины различных пород, доски и погонаж, клееный на гладкую фугу и (или) на минишип мебельный щит, некоторые виды композитных материалов. При фуговании оператор-станочник вручную пропускает заготовки над ножевым валом, базируя их по длинному столу станка и боковой упорной линейке (с возможностью наклона). При рейсмусовании заготовки подаются по чугунному базирующему столу под верхним ножевым валом. Один стальной подающий рифленый (с насечками) валец на входе в станок и один гладкий металлический валец принимают заготовку после обработки ножевым валом на выходе из станка. Ножевой вал станка вращается встречно направлению подачи заготовки.
ПРЕИМУЩЕСТВА:
- Позиционирование стола фуговально-рейсмусового станка по четырем направляющим колоннам. Использованы узлы классических рейсмусовых станков чешской фирмы HOUFEK моделей Castor и Aligator. В итоге достигается идеальная точность выставления размера по толщине заготовки и надежность его фиксации.
- Все настройки чешского фуговально-рейсмусового станка осуществляются маховиками. Как ни странно, но зачастую уровень операторов на наших производствах оставляет желать лучшего, поэтому электромеханическое управление подчас является предпочтительным.
- Простота конструкции фуговально-рейсмусового станка модели SC гарантирует надежность: чем меньше элементов в системе, тем выше надежность системы.
- Фуговальный стол поднимается весь одновременно (передний и задний стол как одно целое). Такое техническое решение позволяет снизить риск возникновения погрешности при перенастройке – единожды выставленная величина съема при фуговании не сбивается.
- Длинные базирующие столы фуганка – обязательное условие точного фрезерования плоскости
В КОМПЛЕКТЕ ПОСТАВКИ:
- Позиционирование рабочего стола фуговально-рейсмусового станка по четырем направляющим колоннам
- Ручной запуск звезда-треугольник на главном электродвигателе

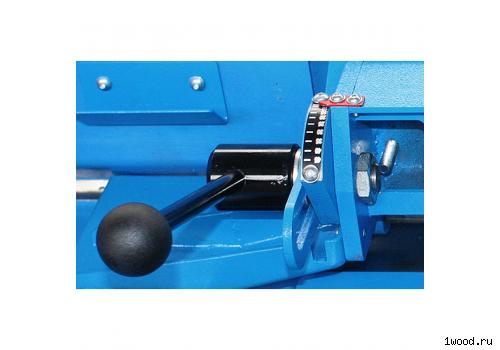

- Подъем и фиксация рабочего стола при помощи маховиков
- Отсчет высоты обработки по шкале
- Две дискретные скорости подачи заготовки при рейсмусовании
- Когтевая завеса для предотвращения обратного вылета заготовок из-под ножей вала фуговально-рейсмусового станка
- Подающие верхние приводные ролики: 1 рифленый на входе и 1 гладкий стальной на выходе
- Панель управления станком расположена на станине

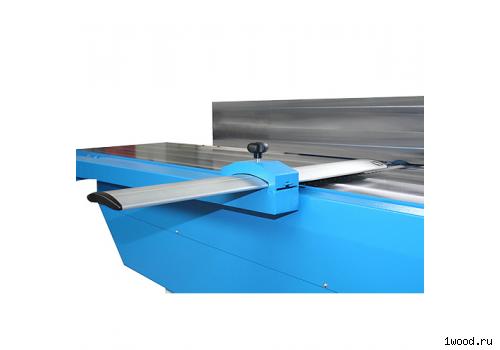

- Длинная направляющая линейка, позволяющая фуговать даже заготовки под углом до 45 градусов
- Стандартный комплект плоских ножей уже установлен на ножевом валу
- Патрубок аспирации
- Инструкция по эксплуатации (технический паспорт) на русском языке
РЕКОМЕНДАЦИИ:
Фуганок – первый и главный станок на любом столярном деревообрабатывающем производстве. Рейсмус – второй основной станок для столярных производств любого размера и масштаба. В условиях ограниченного свободного места, когда необходимость в двух отдельностоящих станках не велика (редкие заказы), когда два станка тяжелого класса нельзя себе позволить финансово – чешский фуговально-рейсмусовый SC является идеальным решением. Он пригоден для интенсивной эксплуатации в одну-две смены если это потребуется. Он обеспечивает стабильно высокое качество. Он не занимает много места. Он дешевле двух отдельных станков (рейсмуса и фуганка) индустриального уровня. Попробуйте найти подобный комбинированный фуговально-рейсмусовый станок с мощностью привода в 7,5 кВт! Сравнение будет не в пользу конкурентов. Можно посоветовать его для малых и средних производств, для начинающих и не избалованных лишними деньгами производственников, ценящих простоту и надежность.
Технические характеристики - Фуговально-рейсмусовый станок SC 330
| Основные параметры | Значения |
|---|---|
| Максимальная ширина обработки, мм | 330 |
| Мощность главного двигателя, кВт | 3 (4) |
| Длина подающего стола (рейсмус), мм | 1000 |
| Максимальная высота обработки (рейсмус), мм | 3..250 |
| Скорость подачи заготовок (рейсмус), м/мин | 6 и 12 |
| Скорость вращения ножевого вала, об/мин | 5000 |
| Количество ножей в ножевом валу, шт | 4 |
| Максимальная толщина снимаемого слоя, мм | 5 |
| Диаметр ножевого вала, мм | 120 |
| Угол наклона направляющей линейки, град | 0..45 |
