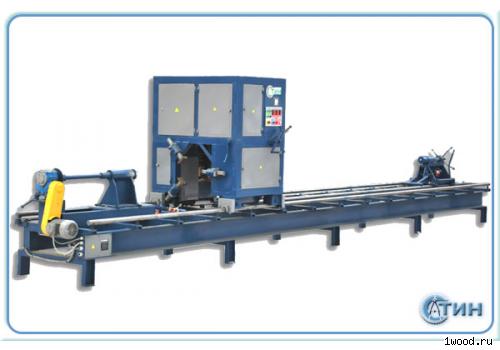

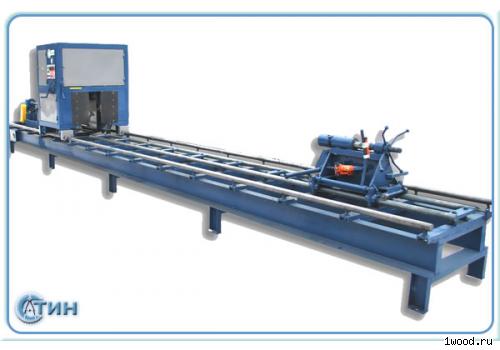

Станок оцилиндровочный токарного типа СОТ-32
Описание
Станок модели СОТ-32 предназначен для изготовления срубовой заготовки путем цилиндрования во вращающихся центрах с помощью черновой и чистовой фрез. В отличие от других типов оцилиндровочных станков, станок данной модели позволяет получать цилиндры практически любых диаметров, ограничивающихся лишь возможностями станка. Станок полностью устраняет кривизну заготовки за счет обработки в центрах.
Цилиндрование осуществляется одновременной работой черновой и чистовой фрез, или последовательной обработкой сначала черновой (при большой глубине фрезерования), а затем чистовой фрезами. Фрезерование укладочного и компенсационного паза происходит при обратном перемещении каретки.
Станок оборудован подъемниками для облегчения манипуляций с бревном. Фиксация бревна в центрах осуществляется вручную, с помощью винтового зажима задней бабки.
Для облегчения работы на станке все органы управления вынесены на одну сторону (зона работы оператора). В модификациях станка -1 и -2 устанавливается фрезерный узел для фрезерования венцовых чаш. В модификации -2 используется гидропривод для настроечных перемещений фрезерных шпинделей и сервисных операций.
К недостаткам станка можно отнести меньшую производительность по сравнению с оцилиндровочными станками других типов, что связано с более продолжительным процессом обработки.
Станок оснащен преобразователем частоты в составе привода подачи, что позволяет добиться оптимального соотношения производительность / качество путем подбора скорости перемещения каретки вдоль оси бревна. Станок может использоваться совместно со станками ВКР-2 и СТ-10 образуя линию для изготовления сруба для домов из оцилиндрованного бревна. Станок может эксплуатироваться как в закрытых помещениях, так и под навесом при температуре окружающей среды от — 16°С до + 40°С и относительной влажности воздуха до 80%.
Технические характеристики - Станок оцилиндровочный токарного типа СОТ-32
| Основные параметры | Значения |
|---|---|
| Диаметры обрабатываемых бревен, мм | 140-500 |
| Диаметры детали после цилиндрования, мм | 120-320 |
| Диаметры детали с продольными пазами, мм | 160-320 |
| Длина обрабатываемого бревна, мм | 1700-6500 |
| Максимальный припуск на обработку (проход), мм | 50 |
| Скорость рабочей подачи, м/мин | 0,4-2,4 |
| Частота вращения детали, об/мин | 60 |
| Частота вращения фрез, черновойчистовойпазовой,об/мин | 3000 |
| Мощность привода чистовойчерновой фрез, кВт | 1х4 |
| Диаметр поперечных пазов (чашек), мм | нет |
