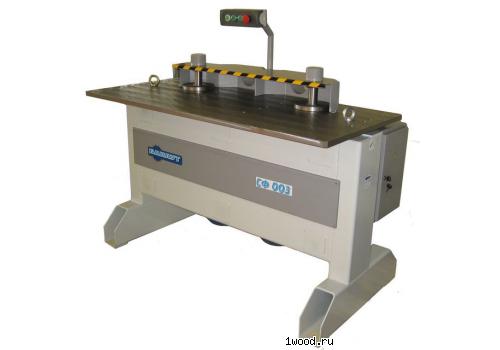

Копировально-фрезерный станок СФ 003
Описание
Предназначен для фрезерования криволинейных кромок деталей из древесины по копиру.
Станок имеет два шпинделя, вращающихся в противоположном направлении, что позволяет обрабатывать криволинейные поверхности без сколов и выровов - с учетом расположения волокон. Шпиндели имеют возможность регулировки по высоте ± 5 мм.
Рекомендуется для обработки по шаблонам концевыми профильными фрезами замкнутых фигурных пазов на фасадах дверей, мебельных, строительных и других подобных изделий из натуральной древесины.
Основные достоинства и особенности:
- Простота в эксплуатации.
- Увеличенный размер стола.
- Жёсткая конструкция.
- Фрезы защищены кожухом.
- Общая установленная мощность токоприемников, кВА, не более 11,2.
- Степень защиты электрооборудования не ниже IP54 согласно ГОСТ 14254-80 и ГОСТ 14255-69.
- Цепь питания электродвигателей предусматривает защиту от длительных перегрузок и коротких замыканий.
- Испытанное временем оборудование, неоднократно модернизированное, серийно производится с 2003 г.
- Фрезерованная поверхность стола гарантирует долгую службу и точную плоскость.
- Не имеет отечественных аналогов.
Описание и порядок работы:
Каркас станка представляет собой жесткую сварную конструкцию из стальной профильной трубы.
Снизу в стойки каркаса ввинчены опоры с резиновыми вставками, которые служат для гашения вибраций.
К каркасу через ребра крепится стальная плита.
Станок имеет два шпинделя, вращающихся в противоположные стороны.
Шпиндели имеют возможность регулировки по высоте ± 5 мм при помощи винта.
Вращение от электродвигателя на шпиндель передается через плоскоременную передачу.
Заготовка обрабатывается двумя фрезами одновременно. Для обеспечения заданного профиля боковой грани детали необходимо специальное приспособление для ее закрепления (копир), имеющее направляющую в форме этого профиля. В посадочное место в плите под фрезами установлены обходные кольца. В процессе обработки приспособление, прижимаемое к кольцам, перемещается вручную.
Глубина фрезерования определяется соотношением диаметров фрезы и кольца.
Технические характеристики - Копировально-фрезерный станок СФ 003
Основные параметры | Значения |
---|---|
Диаметр шпинделей посадочный, мм | 40 |
Высота шпинделей под фрезу, мм | 85 |
Частота вращения шпинделей, об./мин | 6000 |
Расстояние между шпинделями, мм | 700 |
Смещение шпинделей по высоте, мм | 10 |
Потребляемая мощность (максимум), кВт | 11,2 |
Габаритные размеры, мм | 1425 х 755 х 1350 |
Масса, кг | 440 |
