Описание

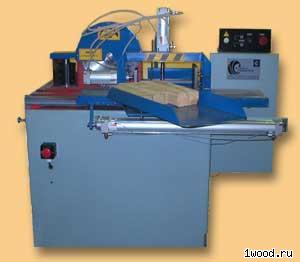

Станок шипорезный модели ШС - 1000 предназначен для формирования (зарезки) зубчатого шипа на торце заготовки (деревянного бруса) для дальнейшего сращивания по длине. Область применения станка - столярное и мебельное производство.

Станок работает в полуавтоматическом режиме, функция оператора заключается в наборе пакета заготовок и передаче заготовок для дальнейшего сращивания.

Процесс нарезания шипа на заготовке состоит из двух циклов:

• 1-й цикл - нарезание микрошипа на переднем торце заготовки.
• 2-й цикл - нарезание микрошипа на ответной части (торце)заготовки.

После нажатия кнопки "ПУСК" станок автоматически выполняет следующие операции:

1. прижим пакета заготовок;
2. торцевание круглой пилой для выравнивания кромокзаготовок;
3. нарезание микрошипа на передней кромке пакета заготовок;
4. возрат каретки в исходное положение;
5. подъём - опускание фрезы на полшага.

Достоинства ШС - 1000:

• После завершения ряда операций 1-го цикла, автоматика останавливает двигатели станка, что обеспечивает безопасность оператора в момент переустановки пакета заготовок, а также позволяет снизить энергозатраты.
• Последовательность операций обеспечивается релейной схемой, что значительно улучшает эксплуатационные характеристики станка (простота наладки, настройки, ремонта).
• Плавность хода каретки обеспечивается пневмосистемой итальянской фирмы "КАМОЦЦИ".

Технические характеристики - Станок шипорезный односторонний ШС - 1000

Основные параметры	Значения
Наибольшая ширина заготовки, мм	300
Наименьшая длина заготовки, мм	200
Толщина заготовки, мм	10-100
Диаметр устанавливаемой пилы (Dнар. х dпос.), мм	350х50
Диаметр устанавливаемой фрезы (Dнар. х dпос.), мм	125х40
Скорость подачи, м/мин	2.5-15
Частота вращения отрезной пилы, об/мин	3000
Частота вращения шпинделя, об/мин	6000
Расход воздуха в эксгаустерной сети, м3/час	850
Диаметр патрубка, мм	100
Количество пневмоцилиндров, шт	4
Рабочее давление, мПа	0.4-0.7
Расход сжатого воздуха на один цикл, см3	2000
Количество электродвигателей, шт	2
Установленная мощность электродвигателей, кВт	6.2
Габариты, мм	1430 х 775 х 1290
Масса, кг	475
