Описание

Фрезерно-копировальные станки широко используются в столярном и мебельном производстве для работы с концевым инструментом небольшого диаметра.

Станок предназначен для фрезерования прямолинейных и криволинейных контуров, пазов и гнезд, а также сверления и зенкования отверстий в мебельных и столярных заготовках.

Характерный пример обрабатываемых деталей дверные полотна и мебельные фасады.

Возможно выполнение 2-х видов работ:

• прямолинейное фрезерование рельефа на боковых гранях пласти;
• фрезерование рисунка на плоскости (например ложной филенки) по копиру.

Благодаря применению копировального приспособления становится возможным производство серийных изделий. Эти станки можно применять для фрезерования сложных контуров, таких как арочные окна и двери, рамки для зеркал, мебельные фасады и другие декоративные элементы мебели.

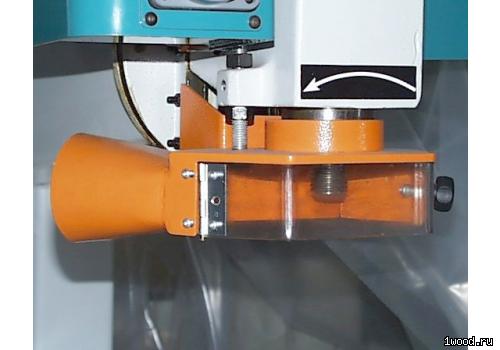

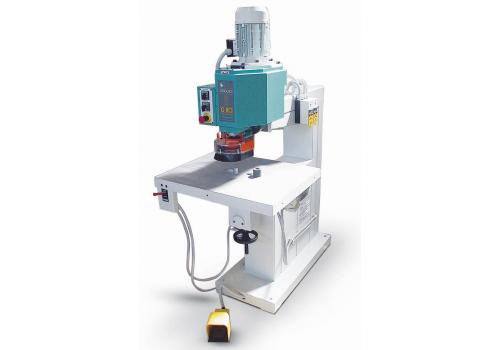

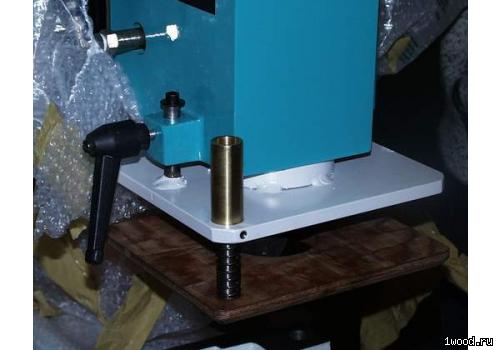

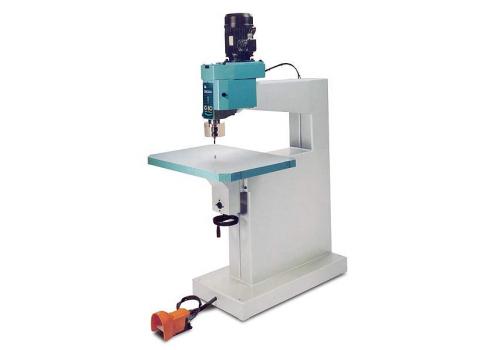

Конструктивно станок состоит из несущей рамы, рабочего стола, фрезерной головки. Рабочий стол регулируется по высоте, фрезерная головка оснащена электродвигателем привода и двухступенчатым передаточным механизмом, обеспечивающим две рабочие скорости фрезерного вала. На рабочем столе имеется отверстие, в котором закрепляется копировальный палец. Он подбирается в соответствии с режущим диаметром фрезы. К нижней части заготовки крепится предварительно изготовленный шаблон. Подавая шаблон по копировальному пальцу, обводим деталь и получаем нужный профиль по заданному контуру. Меняя шаблоны и инструмент, можно получить различные изделия.Станки имеют прочную конструкцию. Управление станка расположено на фрезерной головке и легко доступно.

В комплект поставки входят:

• Ременная передача
• Шпиндель МК2 с тремя цангами (8-10-12) - цанги можно заказывать другого диаметра.
• Пневматическое управление от педали
• Правое вращение шпинделя.

Порядок работы на станке с шаблоном:

1. В шаблоне из листового материала вырезается паз необходимого профиля.
2. Шаблон устанавливается на стол. При этом обкатной палец стола входит в паз.

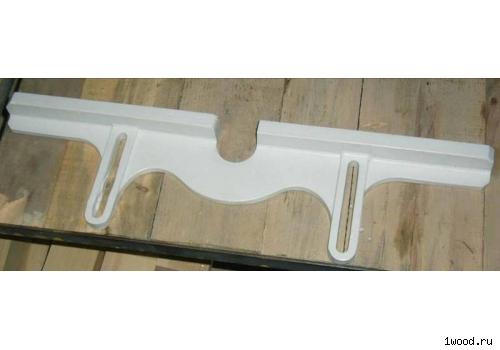

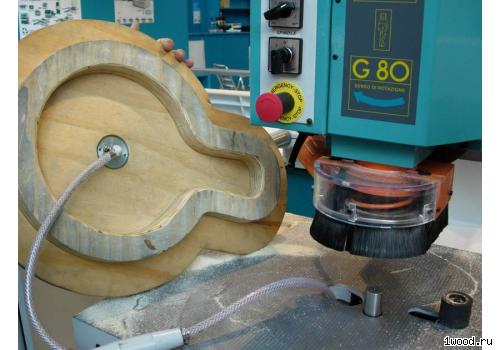

3. Сверху на шаблоне крепится заготовка. При ручной подаче палец снизу обкатывает профильный паз шаблона, а сверху на заготовке фрезеруется заданный рисунок.Обработка ведется вертикальным высокоскоростным шпинделем верхнего расположения. Шпиндельный узел имеет вертикальное перемещение от пнемопривода.

Технические характеристики - Фрезерно-копировальный станок G 60

Основные параметры	Значения
Размер рабочего стола, мм	750 x 600
Вертикальный ход стола, мм	150
Вертикальный ход шпинделя, мм	80
Частота вращения шпинделя, об/мин	9000 - 18000
Расстояние от стола до головки, мм (без патрона)	250
Мотор, кВт	1,5 / 2,2
Диам. аспирационного патрубка, мм	80
Расстояние между шпинделем и колонной, мм	620
Вес нетто, кг	290
Габаритный размер, мм	1200х800х1900
Упаковачный размер, мм	1210х900х2000
