Описание

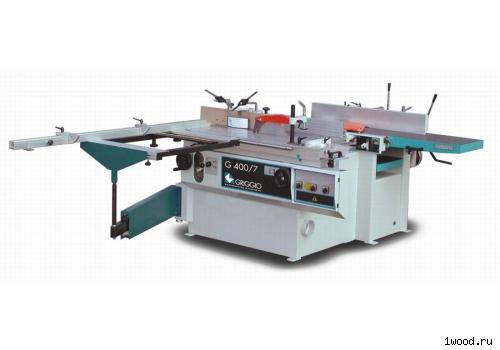

Комбинированный станок с наклонной пилой предназначен для выполнения различных операций (таких как пиление, фрезерование, строгание, выполнение пазов и т.д.) в условиях небольших производств.

В комплект входят:

• Пазовальная приставка и зажим wescott

Опции:

• Норматив Е
• Подрезной узел для пилы диам. 80 мм
• Алюминиевая каретка на шариковых направляющих 275х1600 мм
• Алюминиевая каретка на шариковых направляющих 275х2100 мм
• Алюминиевая каретка на шариковых направляющих 275х2500 мм
• 2 ролика на столе рейсмуса
• Вытяжной колпак для рейсмуса
• Вытяжной колпак для фуганка
• Основная пила widia диам. 300 мм
• Подрезная пила widia диам. 80 мм
• Шипорезная приставка
• 3 монофазных мотора 3 лс
• Мотор с тормозом 10 сек.
• Усиленный мотор пилы 4 лс
• Усиленный мотор фрезера 4 лс
• Усиленный мотор 5,5 лс (4 кВт)
• Мотор 7,5 лс (5,5 кВт) для фуганка G 500/7
• Упаковка в деревянный ящик

Технические характеристики - Комбинированный станок G 400/7

Основные параметры	Значения
Фуганок:
Размер стола для строгания, мм	400х2000
Диаметр ножевого вала с 3 ножами, мм	90
Скорость вращения строгального вала, об/мин	4900
Угол наклона направляющей, град	0-45
Рейсмус:
Размер стола, мм	630х400
Макс. /мин. толщина заготовки, мм	190/4
Максимально снимаемый слой, мм	7
Скорость подачи, м/мин	6.5 и 13
Круглопильный:
Размер фиксированного стола, мм	1100х480
Угол наклона пилы, град	0-45
Размер подвижной каретки, мм	275х1600-2100-2500
Скорость вращения главной пилы, об/мин	4300
Макс. диам. основной пилы х посадоч. диаметр, мм	315х30
Диам. подрезной пилы х посадоч. диаметр, мм	80х20
Скорость вращения подрезной пилы, об/мин	8000
Макс. высота реза при 45 /90 град.	100/70
Фрезер:
3 скорости вращения шпинделя, об/мин	3000-6200-8000
Диам. шпинделя (можно другой), мм	80
Диам. шпиндельной чаши, мм	260
Высоты шпинделя над столом, мм	140
Макс. диам. инструмента при профилировании, мм	180
Макс. диам. инструмента при шипорезании, мм	250
Долбежный узел:
Размер долбежного стола, мм	540х250
Продольный ход, мм	200
Поперечный ход, мм	170
Вертикальный ход, мм	190
Патрон с цангой, диам., мм	16
Моторы (фуговально-рейсмусовый/пила/фрезер), л.с.	4/3/3
Габаритные размеры, мм	2000х1700х900
Вес нетто, кг	900
Размер в упаковке, мм	2220х1720х1100
