Описание

Станок пневматический (подача каретки с зубчатыми рейками и подача сверел - осуществляется с помощью пневмоцилиндров).

Возможно делать пазы под 90 гр. и наклонные и горизонтальные. Возможность пропускать автоматически пазы (есть кнопка).

Скорость подачи каретки и сверел регулируется.

Выполняет 15 шагов по 6,5 мм и кратных им с одной зубчатой рейкой.

В комплектное оборудование входят:

• Пневматическая система
• Автоматическая смазка
• Автоматический тормоз
• 2 зубчатых рейки со стандартным шагом 6,5 мм
• 2 сверла диаметром 10 мм (по требованию можно от 6 до 20 мм) вращение может быть как вправо, так и влево.
• Норматив "СЕ"

Опции:

• Норматив Е
• Пара запасных сверел
• Разница для зубчатых реек с шагом, отличным от 6,5 мм, поставляемыми вместо стандартных
• Дополнительныя зубчатая рейка с другим шагом
• Дополнительная зубчатая рейка с шагом 6,5 мм
• Автоматический программатор с 3-мя визуализаторами
• Счетчик пазов в виде часов - позволяет выставить количество пазов для выполнения перед запрограммированным пропуском

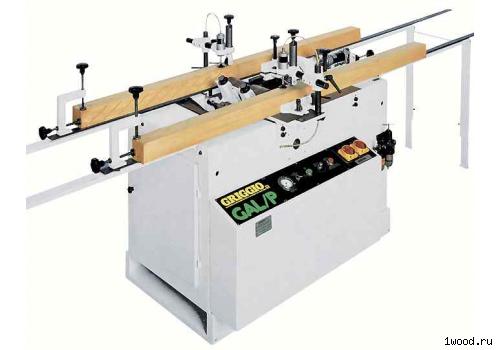

Технические характеристики - Сверлильно-пазовальный станок GAL/Р

Основные параметры	Значения
Угол наклона паза, град	0-90
Макс. глубина паза, мм	25
Макс. длина паза, мм	120
Макс. размер заготовки, мм	100х120
Мин.размер заготовки, мм	20х40
Рабочее давление, атм	6-8
Диаметр крепления зажима, мм	10
Мощность мотора, л.с.	1.5
Мотор подачи, л.с.	1
Вес нетто, кг	490
Габаритный размер, мм	2900х1150х1200
Упаковачный размер, мм	1450х1050х1200
