Описание

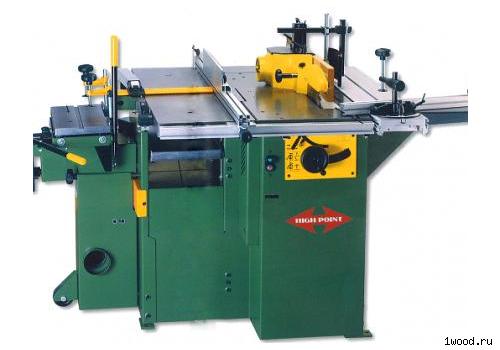

Комбинированный станок осуществляет следующие операции: пиление, фрезерование, фугование, рейсмусование, сверление и пазование.

Особенности и комплектация

• Соответствует нормам безопасности СЕ
• Жесткая надежная конструкция станины и рабочих узлов
• Возможность фугования под углом
• Винтовые прижимы для надежной фиксации заготовок при обработке
• Большой размер пазовального стола облегчает базирование и увеличивает точность обработки
• Раскрой плит при помощи подвижной каретки
• Наклоняемый пильный узел от 0 до 45 градусов
• Нарезание шипа
• Продольное фрезерование
• Фугование по плоскости и под углом
• Рейсмус с автоматической подачей заготовки
• Сверление и пазование с помощью стола, перемещающегося в трех осях.

Технические характеристики - Комбинированный станок MF 5-26

Основные параметры	Значения
Пильный узел
Габаритные размеры стола, мм	1060х560
Габаритные размеры каретки, мм	1169х180
Ход каретки, мм	1270
Высота пиления при 0/45 град., мм	60/40
Диаметр пильного диска, мм	200
Посадочный диаметр пильного диска, мм	30
Частота вращения пильного диска, об/мин.	4800
Ширина пиления по направляющей, мм	540
Мощность двигателя, кВт	1,5
Фрезерный узел
Габаритный размер стола, мм	1060х560
Максимальный диаметр фрезы, мм	150
Максимальная высота/ход шпинделя, мм	80/85
Диаметр шпинделя, мм	30
Скорость вращения, об/мин	6300
Мощность двигателя, кВт	1,5
Фуговально-рейсмусовый узел
Размер фуговального стола, мм	106х270
Ширина фугования, мм	259
Максимальная ширина/высота рейсмусования, мм	255/200
Глубина строгания, мм	3-4
Скорость автоподачи при рейсмусованим, м/мин	7,5
Частота вращения ножевого вала, об/мин	6600
Мощность двигателя, кВт	2,15
Cверлильно-пазовальный узел
Габаритный размер стола, мм	400х200
Диаметр сверла, мм	1,5-13
Ход стола (ШхГхВ), мм	125/100/90
