Описание

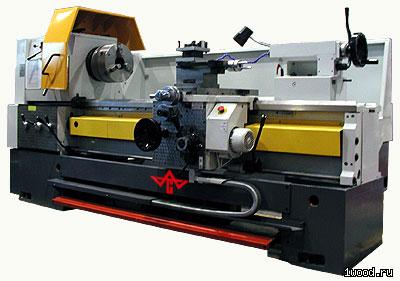

Токарно-винторезный станок 16ТВ30/2000 предназначен для выполнения разнообразных токарных работ, включая точение конусов и нарезание резьб: метрических, дюймовых, питчевых.

Технические характеристики и жесткость станка, широкий диапазон частоты вращения шпинделя и подач позволяют полностью использовать возможности прогрессивных инструментов при обработке различных материалов. Укомплектован трехкулачковым патроном «Bison» производства Польши и вращающимся центром. Вся электрика станков изготовлена немецкой фирмой «Шнайдер-электрик». В самой ответственной части станка - шпиндельном узле, используются подшипники и схемы их установки только ведущих фирм «SKF» и «FAG».

Все основные части станков изготовлены из высококачественной стали, что обеспечивает надежную работу станков и сохранение точности обработки в течение долгих лет.

Технические характеристики - Токарный станок 16ТВ30/2000

Основные параметры	Значения
Высота центров, мм	315
Диаметр обработки над станиной, мм	630
Диаметр обработки над суппортом, мм	430
Диаметр обработки в выемке станины, мм	830
Диаметр обрабатываемого прутка, мм	100
Ширина направляющих, мм	400
Расстояние между центрами, мм	2000
Диаметр отверстия шпинделя, мм	103
Конусное отверстие Морзе шпинделя (метрич.), мм	120
Количество скоростей шпинделя, шт	21
Диапазон оборотов шпинделя, об/мин	12,5...1250
Мощность главного привода, кВт	7.5 (11)
Количество подач, шт	120
Диапазон продольных подач, мм/об	0,039...12
Диапазон поперечных подач	0,018...6
Количество резьб	64
Шаг метрической резьбы, мм	0,5...120
Шаг дюймовой резьбы, мм	60...1/4
Шаг модульной резьбы, мм	0,125...30
Ход поперечных салазок, мм	290
Ход верхних салазок, мм	130
Диаметр пиноли, мм	75
Ход пиноли, мм	230
