Описание

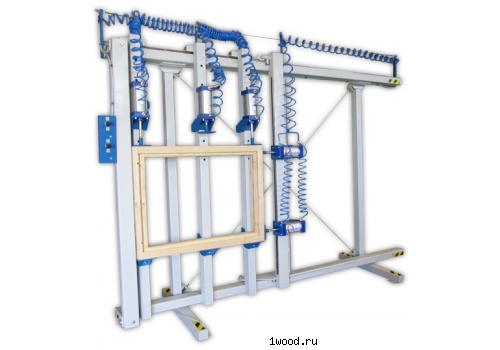

Вайма предназначена для склеивания столярных конструкций, таких как двери, оконные блоки, различные рамные и каркасные сооружения, а также для склейки щита, в том числе и мебельного.

Краткое описание:

Вайма оснащена тремя подвижными вертикальными, двумя фронтальными и одной горизонтальной стойками прижимов. Прижим средней вертикальной стойки может быть оборудован краном включения-выключения. Конструкция подвижных стоек позволяет легко и быстро менять размеры зоны прессования.

Три стойки с вертикальными прижимами предназначены для прессования изделия в горизонтальной плоскости. Стойки навешиваются на направляющую верхней балки и перемещаются по ней на роликах. Для настройки под размер прессуемого изделия корпус прижима и упор имеют возможность перемещаться по стойке и фиксироваться в отверстиях. Дополнительно корпус прижима поджимается к вертикальной стойке с помощью ручки поджима. Необходимое давление прессование достигается пневмоцилиндром. Ограничитель необходим для фиксации стойки на верхней балке при перестановке упора или корпуса прижима.

Стойка с горизонтальными прижимами предназначена для прессования изделия в вертикальной плоскости. Стойку передвигают на необходимый размер относительно опорной балки и фиксируют с помощью ригелей, выдвигающихся посредством поворота ручки в отверстия, расположенные на верхней и нижней балках. Прижим с пневмоцилиндрами имеют возможность перемещаться вдоль стойки и фиксироваться ручками поджима. Необходимое давление прессования достигается пневмоцилиндрами.

Два фронтальных прижима предназначены для выравнивания стопки изделия во фронтальной плоскости. Фронтальные прижимы вручную, произвольно, устанавливаются на верхнюю и нижнюю балки с помощью верхнего и нижнего фиксаторов. Прижим заготовок достигается за счет прижима при вращении двух рукояток.

Технические характеристики - Пневматическая сборочная вайма

Основные параметры	Значения
Габаритные размеры пресса, мм.	3800х2560х900
Размеры заготовки min-max, мм	570-2950х220-1780х30-60
Кол-во вертикальных прижимов, шт	3
Кол-во горизонтальных прижимов, шт	2
Кол-во фронтальных прижимов, шт	2
Рабочее давление в пневмосистеме, МПа	0.6
Усилие от одного вертикального или горизонтального прижимов, Н	при давлении 0,6 МПа - 4158,5
Ход штока пневмоцилиндра	125
Масса, кг	552
