Гидравлическая сборочная вайма ВС 30х18
Описание
Гидравлическая сборочная вайма предназначена для сборки окон и дверей. В комплектации с фронтальными прижимами возможно использование для склеивания щита.

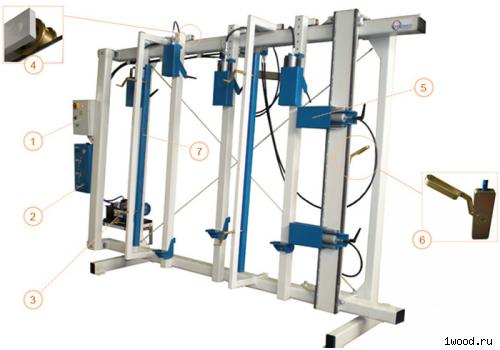

Элементы сборочной ваймы:
- Электрошкаф
- Пульт управления гидрокомпонентами
- Гидростанция
- Роликовый узел перемещения прессующего блока
- Горизонтальный прессующий блок
- Фиксатор положения балки
- Фронтальные прижимы для склейки щита.
Прочная сварная конструкция сборной ваймы, изготовленная из толстостенного профиля замкнутого сечения и гарантирует устойчивую работу ваймы при больших нагрузках.
В стандартной комплектации сборочная вайма оснащёна тремя вертикальными и двумя горизонтальными прессующими блоками. Горизонтальные передвижные прессующие блоки расположены на вертикальной передвижной балке. Гидроцилиндры и опоры вертикальных прессующих блоков регулируются по высоте. Данная конструкция позволяет оперативно изменять размер зоны прессования.
Управление работой гидроцилиндров (включая регулировку давления гидростанции) производится раздельно для горизонтальной и вертикальной групп. Цилиндр среднего вертикального прессующего блока при необходимости отключается. Используются гидрокомпоненты ведущих европейских производителей.
По запросу сборочная вайма может быть оснащёна фронтальными прижимными балками с ручным прижимом.
Технические характеристики - Гидравлическая сборочная вайма ВС 30х18
Основные параметры | Значения |
---|---|
Максимальный габарит изделия, мм | 3'000х1'800х100 |
Минимальный габарит изделия, мм | 130х70х30 |
Вертикальные прессующие блоки, шт | 3 |
Горизонтальные прессующие блоки, шт | 2 |
Ход гидроцилиндров, мм | 120 |
Максимальное давление цилиндра, кг | 160 |
Установленная мощность гидростанции, кВт | 1.5 |
Габаритные размеры (длина х глубина х высота), мм | 3'950х1'080х2'520 |
