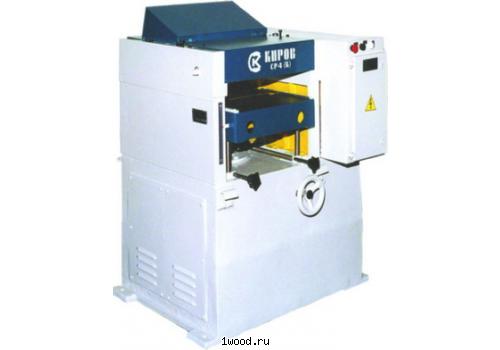

Рейсмусовый станок СР-4(К)
Описание
Станок предназначен для плоскостного строгания досок, брусков и щитов в заданный размер по толщине.
Отличительные особенности:
- Обработка заготовок производится 4-х ножевым валом цилиндрической формы с клиновым закреплением ножей в корпусе.
- Перед ножевым валом установлен специальный литой прижим для подпора волокон древесины в зоне резания и устранения заколов на обрабатываемой поверхности.
- Стол, по которому подаются заготовки, литой жесткой конструкции, встроен в станину.
- Оборудован поддерживающими вальцами для уменьшения трения при перемещении обрабатываемого материала.
- Подъем и опускание стола по высоте в зависимости от толщины обрабатываемого материала производится вручную, маховиком.
Для обеспечения безопасности работы на станке предусмотрены:
- Ограждение ножевого вала, служащее одновременно эксгаустерной воронкой;
- Когтевая защита со стороны загрузки, предотвращающая обратное выбрасывание заготовки в процессе обработки;
- Электроблокировка, исключающая возможность включения станка при открытом ограждении.
Область применения:
Применяется в серийном и мелкосерийном производстве столярных изделий.
Технические характеристики - Рейсмусовый станок СР-4(К)
Основные параметры | Значения |
---|---|
Размеры обрабатываемой заготовки, мм: | |
ширина | 400 |
толщина | 5-200 |
длина не менее | 300 |
Наибольшая толщина снимаемого слоя, мм | 4.5 |
Количество ножей, шт | 4 |
Диаметр ножевого вала, мм | 100 |
Диаметр окружности резания, мм | 128 |
Скорость подачи заготовки, мм /мин | 12 |
Частота вращения ножевого вала, об/мин | 4775 |
Кировский станкостроительный заводАдрес: Россия, Киров , ул. Московская д.52 |
Контактное лицо: Кировский станкостроительный завод Телефон: (8332) 69-50-46... показать |
