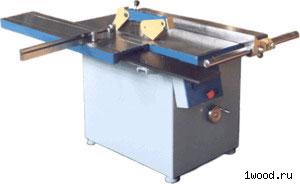

Станок Ц12-5
Описание
Предназначен для продольной, поперечной и под углом распиловки досок, брусков, древесных, плитных и листовых материалов.
Станина станка - жесткая сварная конструкция коробчатой формы. Сверху установлен рабочий чугунный стол. На столе крепится направляющая линейка усиленной конструкции, ограждение пилы с патрубком для стружкоотсоса и когтевой защитой от обратного выброса заготовки. Внутри станины на подмоторной плите расположен суппорт с приводом (от эл.двигателя передается вращение на пильный вал через два клиновых ремня) и механизм регулировки положения пильного диска над столом станка.
Для распиловки заготовок поперек волокон и под углом служит торцовочная каретка (чугунная, литая) с увеличенным ходом. Размеры каретки позволяют устанавливать и торцевать длинномерные заготовки. На каретке установлена направляющая линейка.
Технические характеристики - Станок Ц12-5
| Основные параметры | Значения |
|---|---|
| Наибольшая ширина обрабатываемого материала, мм | 750 |
| Наибольшая толщина обрабатываемого материала, мм - при продольном пилении - при поперечном пилении | 120/120 |
| Размеры поверхности стола, мм | 1140х630 |
| Размеры торцовочной каретки, мм | 1250х365 |
| Ход торцовочной каретки, мм | 1250 |
| Диаметр пил, мм | 400 |
| Наибольший подъём пилы, мм | 120 |
| Частота вращения шпинделя, об/мин | 2880 |
| Установленная мощность, кВт | 5.5 |
| Габариты, мм | 1280 х 1160 х 1050 |
