Описание

Предназначен для фрезерования прямых шипов и проушин деталей рамочных конструкций из древесины.

Нарезает шип для угловых соединений в оконных рамах и дверных блоках.

Он состоит из:

• пильного суппорта, предназначенного для формирования торца заготовки (обработка происходит дисковой пилой Æ 320 мм, работающей от эл. двигателя со скоростью 3000 об/мин, который можно поднастроить по оси, перпендикулярной движению каретки;
• фрезерного суппорта, предназначенного для нарезания шипа на торце заготовки. Фрезерный суппорт представляет собой шпиндельный узел с двумя парами дуплексированных подшипников, плоскоременной передачи и эл. двигателя мощностью 7,5 кВт и частотой вращения 4500 об/мин (частота вращения может быть изменена по желанию заказчика). Высота набора инструмента 112 мм (высота может быть изменена по желанию заказчика), возможно небольшое перемещение по вертикали фрезерного суппорта (поднастройка). Максимальный диаметр фрезы 230 мм.
• направляющей балки с кареткой, движение которой автоматизировано (осуществляется при помощи цепного контура с приводом от гидромотора). Прижим заготовки - гидравлический. Наибольшая длинна заготовки 2000 мм.

Технологический цикл обработки детали:

1. Установка заготовки на линейке по бегунку
2. Прижим заготовки
3. Обработка торца пильным шпинделем
4. Обработка торца фрезерным шпинделем - нарезка шипа
5. Возврат каретки
6. Разжим детали
7. Переустановка детали
8. Далее повтор п.п. 2,3,4,5
9. Цикл закончен

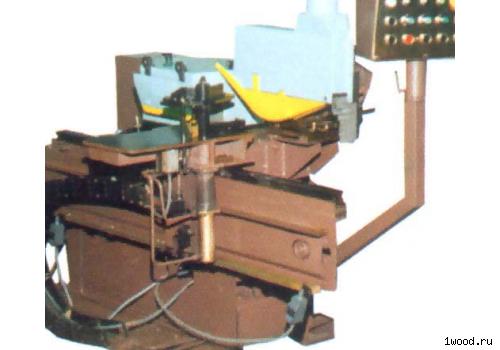

Технические характеристики - Станок шипорезный односторонний ШОБ-20

Основные параметры	Значения
Размеры брусков, обрабатываемых на станке, мм:
длина	440..2175
ширина	40..120
толщина	42..104
Скорость подачи, м/мин	5..8
Количество шпинделей, шт	2
Частота вращения шпинделей, об/мин:
пильного	3000
фрезерного	4500
Наибольший диаметр фрез, мм	320
Высота блока инструмента, установленного на фрезерном шпинделе max, мм	112
Мощность привода, кВт:
фрезерного шпинделя	7.5
торцовочного шпинделя	3
Габаритные размеры, мм (LxBxH)	1870х2092х1405
Масса, кг	750
