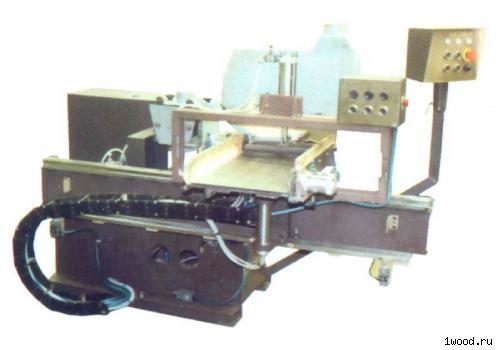

Станок шипорезный ШС-6

0 c

Описание

Предназначен для нарезания зубчатых шипов в соответствии с ГОСТ19144-90 (микрошип) для дальнейшего сращивания по длине на зубчато-клеевое соединение.

Стол поворотный, движение стола происходит автоматически.

Для перемещения стола используются линейные направляющие, что повышает точность обработки и снижает трение, а, следовательно, износ оборудования и энергозатраты.

Рабочие органы:

  • пильный суппорт, предназначенный для формирования торца заготовки (обработка происходит дисковой пилой, работающей от эл. двигателя), который можно поднастроить по оси, перпендикулярной движению каретки;
  • фрезерный суппорт, предназначенный для нарезания шипа на торце заготовки. Фрезерный суппорт представляет собой шпиндельный узел с опорами в виде двух пар дуплексированных подшипников, плоскоременной передачи и эл. двигателя с частотой вращения 6000 об/мин (частота вращения может быть изменена по желанию заказчика). Высота набора инструмента 112 мм (высота может быть изменена по желанию заказчика). Возможно небольшое перемещение по вертикали фрезерного суппорта (поднастройка).
  • направляющая балка с кареткой, движение которой автоматизировано (осуществляется при помощи цепного контура с приводом от гидромотора).

Прижим заготовки на рабочем столе происходит по вертикали и горизонтали пневмоцилиндрами. Наибольшая длинна заготовки 700 мм.

Все рабочие органы станка имеют защитные кожухи и ограждения с электроблокировками, обеспечивающие безопасность работы на станке и исключающие возможность пуска станка при снятых защитных кожухах или поднятом ограждении.

Технологический цикл обработки детали:

  1. Набор пакета заготовок
  2. Прижим пакета
  3. Подача под пильный суппорт - обработка торца
  4. Подача в зону нарезки микрошипа - нарезка микрошипа
  5. Разворот стола на 180° в конце хода каретки
  6. Возврат каретки в исходное положение
  7. Разжим пакета, сдвиг до упора
  8. Далее повтор п.п. 2,3,4,5
  9. Цикл закончен


Технические характеристики - Станок шипорезный ШС-6

Основные параметры Значения
Размеры заготовок, сходящих со станка, мм:
Длина:
наименьшая 180
наибольшая 700
Ширина:
наименьшая 40
наибольшая 140
Толщина:
наименьшая 20
наибольшая 70
Отобразить все технические характеристики

Полное описание на сайте компании
