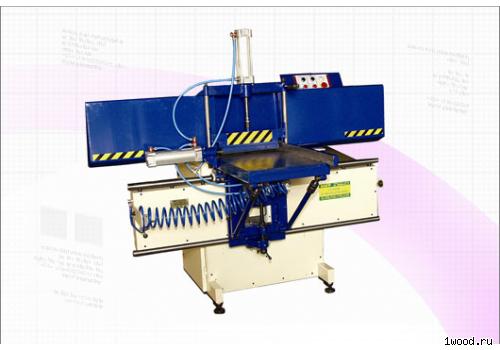

Шипорезный станок СШ-200-160П
Описание
Специализированный фрезерный станок, предназначен для нарезки поперечных шипов в заготовках.
Может использоваться в комплекте с торцовочным станком линейного типа СТ-350 и прессом для сращивания ПСД при реализации технологии сращивания по длине.
Заготовки обрабатываются пакетом, что позволяет избежать сколов при их обработке. Зажим пакета осуществляется с помощью пневматики.Нажмите для соединения бланков ПСД в выполнении продольной технологии врубки.
Для выравнивания торцов заготовок на шипорезном станке установлен торцовочный узел. Предусмотрен подъем и опускание рабочего стола для смещения шага шипов.
С целью подбора оптимального режима резания возможно изменение диаметра шпинделя и частоты вращения фрезы. На станке предусмотрены патрубки для подключения к системе аспирации. Рекомендуется использовать в комплекте со стружкопылесосом ПС-3200.
Технические характеристики - Шипорезный станок СШ-200-160П
Основные параметры | Значения |
---|---|
Диаметр шпинделя фрезерного узла, мм | 40 |
Диаметр фрезы, мм | 100-200 |
Высота набора фрез, мм | до 175 |
Мощность эл. двигателя фрезерного узла, кВт | 5.5 |
Частота вращения фрезерного шпинделя, об/мин | 5000 |
Диаметр пилы торцовочного узла, мм | 350 |
Мощность эл. двигателя торцовочного узла, кВт | 3 |
Размеры стола, мм | 330х600 |
Высота подъёма стола, мм | до 120 |
Длина хода стола, мм | до 1000 |
