Описание

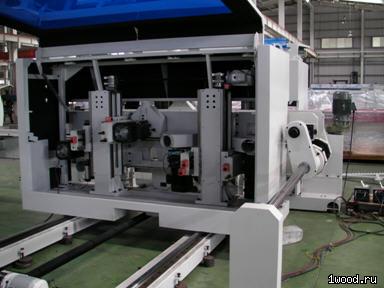

Станок для синхронной двухсторонней обработки (нарезание шипов, поперечная обработка, профилирование элементов из массива и панелей для мебели, оконных блоков, паркетной доски и др.)

Прочная конструкция из сваренной состаренной стали. Центральная станина снабжена колоннами для рабочей группы.

Предохранительное реле, предотвращающее любое движение во время работы ленточного конвейера, а также предотвращающее движение конвейера во время позиционирования подвижного края.

Дистанционная настройка толщины обрабатываемой заготовки.

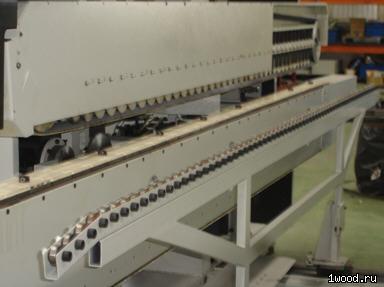

Два высокоточных транспортера, состоящих из чугунных шаровых звеньев, которые передвигаются по специальным самосмазывающимся направляющим деталям.

Соединительные штифты выполнены из закаленной стали, диаметром16-mm, движутся на герметизированных подшипниках.

Все компоненты высокоточного конвейера выполнены на станках с ЧПУ, а также индивидуально протестированы электронными приборами для определения всех рабочих допусков.

Точность обработки и транспортеры обеспечивает точность при продольной обработке в 0.1 мм на линейный метр.

Боковые зажимы с шагом 400 mm и счетным механизмом продольной обработки с обеих сторон.

Диаметр контактной поверхности - 13 mm.

Транспортерная система с зажимами и верхними прижимными траверcами позволяет станку осуществлять подачу, как перед зажимами, так и за ними.

Станки с ручной подачей не требуют более длинной станины в передней части.

Прокладки ленточного конвейера выполнены из вулканизированной резины высокого сопротивления на стальной опорной плите.

Толщина опорной плиты - 2mm, пластина крепится в верхней части конвейера 4-мя винтами.

Отбалансированный трансмиссионный шпиндель снабжен широкой шпоночной канавкой и зубчатым барабаном.

Зубчатые барабаны усилены в контактных точках.

Салазки ленточного конвейера, трансмиссионный шпиндель и направляющие детали подвижной станины смазываются автоматически.

Двигатель привода подачи 3,5 кВт инвертируемый.

Частота вращения регулируется посредством электронного преобразователя, от 4 до 25 M./мин.

Частота вращения регулируется также градуированным потенциометром, расположенном на основной панели управления.

Централизованная система смазывания для всех скользящих поверхностей салазок.

Дополнительная промежуточная траверса для исключения прогиба тонких заготовок.

Все стандартные рабочие узлы поставляются с уклоном 0-90° и со считывающим устройством по градуированной десятичной шкале (угловое считывающее устройство по заказу).

Силовой шкаф со стандартными 3-метровыми соединительными кабелями.

Электросистема отвечает Европейским стандартам EN60204-1.

Запуск двигателя осуществляется при помощи дистанционного выключателя.

Силовой шкаф расположен в загрузочной части станка.

Станок оборудован аварийными ограничителями: в передней части (по краям и с обоих концов) станка, на основной панели управления, на подвеске и на загрузочной стороне прижимных траверзов.

Аварийный ограничитель расположен у выхода станка.

Стандартная краска: серо-красный.

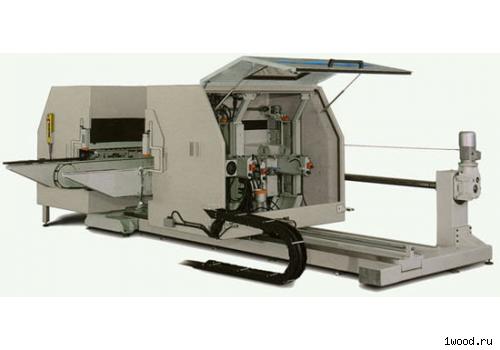

Технические характеристики - Шипорезный станок LEADERMAC D 6260

Основные параметры	Значения
Минимальная стандартная рабочая ширина, мм	210
Максимальная стандартная ширина, мм	2600
Максимальная высота заготовки, мм	100
Частота вращения шпинделя фрезы, об/мин	6000
Тип станка	двухсторонний
