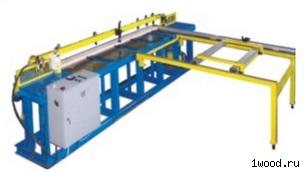

Форматно-фрезерный станок СФ-АСТРА-Ф
Описание
Форматно-фрезерный станок СФ-АСТРА-Ф предназначается для обгонки, т.е. точного фрезерования по контуру столешниц, оконных створок, обработки паркетной доски, щита, а также бруса.
Станок модели СФ-АСТРА-Ф обрабатывает неподвижные заготовки подвижной фрезой. Эта особенность данной модели форматно-фрезерного станка помогает обеспечить высокую прямолинейность, перпендикулярность и параллельность сторон изделия. Заготовки базируют по двум упорам: перемещаемому параллельному и перпендикулярному. Крепят их пневмоприжимами. Шпиндель снабжен устройством для быстрой перемены инструмента. Данный форматно-фрезерный станок снабжен регулятором скорости подачи; на каретке могут быть установлены: дополнительный шпиндель, подрезное устройство и т.п. Предусмотрено подключение к системе аспирации.
Из нескольких форматно-фрезерных станков СФ-АСТРА-Ф, если они настроены на выполнение одной и той же операции, может быть образована поточная линия.
Технические характеристики - Форматно-фрезерный станок СФ-АСТРА-Ф
Основные параметры | Значения |
---|---|
Длина фрезеруемых заготовок, мм | 2200 |
Толщина фрезеруемых заготовок, мм (не более чем) | 120 |
Глубина профиля, мм (не более чем) | 40 |
Размер на параллельном упоре, мм (не более чем) | 2200 |
Точность фрезерования, мм (не хуже чем) | 0,2 / 1000 |
Параметры шипорезной фрезы, мм | 125 … 160 х 40 х 120 |
Частота вращения шпинделя, об/мин | 6000 |
Скорость подачи, м/мин (не менее чем) | 4.5 |
Установленная мощность, кВт | 8 |
Давление сжатого воздуха, мПа (не менее чем) | 0.4 |
