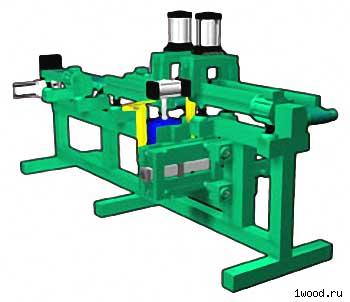

Станок шипорезный мод. "ШС-150"
0 c
Описание
Предназначены для зарезки минишипа на торцах брусков.
Оператор укладывает заготовки по одной на приемный конвейер, после чего они подаются в зажимное приспособление. Производится зарезка шипа на переднем торце заготовки. Затем заготовка передается в другое зажимное приспособление, а в первое поступает следующая заготовка. Производится одновременная обработка заднего торца первой заготовки и переднего торца второй заготовки. Затем наносится клей на минишип и заготовка передается в питатель-сборщик пресса.
Станки предназначены для нарезания минишипа в линиях сращивания. Станки проходного типа, могут быть укомплектованы встроенным устройством для нанесения клея.
Технические характеристики - Станок шипорезный мод. "ШС-150"
| Основные параметры | Значения |
|---|---|
| Сечение заготовок (B x H), мм | (30...150) х (20...80) |
| Длина заготовок, мм | 200...1000 |
| Мощность двигателя привода фрезы, кВт | 5,5 |
| Число оборотов двигателя привода фрезы, об/мин | 3000 |
| Диаметр фрезы, мм | 160 |
| Посадочный диаметр шпинделя фрезы, мм | 40 |
| Номинальное давление воздуха в пневмосети, МПа | 0,5 |
| Расход сжатого воздуха, м3/мин | 0,1 |
| Общая мощность, кВт | 6,25 |
| Объем отсасываемого воздуха эксгаустерной сети, м3/час | 2500 |
