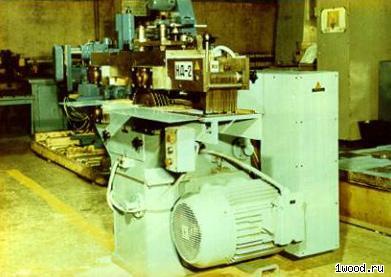

Круглопильный станок НД-2
Описание
Станок предназначен для точной прямолинейной продольной распиловки бруса на заданный размер по ширине на заготовки тарной (паркетной) дощечки, обрезной доски, рейки и др. пиломатериалов, применяемых как для изготовления тары, так и для отделки помещений.
Мощный 30-киловатный электродвигатель обеспечивает пиление пятью пилами, в результате чего одновременно можно выпиливать до шести заготовок, что существенно повышает производительность труда.
Устройство, работа станка и его составных частей:
Распиловка материала осуществляется дисковыми пилами диаметром 360 по ГОСТ 980-80 или диаметром 355 по ГОСТ 9769-79.
В зависимости от требуемых размеров по ширине выпиливаемых деталей, при пилении несколькими пилами, между пилами устанавливаются втулки, изготовляемые потребителями станков.
Распиливаемый материал подается четырьмя нижними и двумя верхними вальцами.
Станина станка сварной конструкции. На станине установлен электродвигатель привода шпинделя и подачи, редуктор привода подачи, корпус с механизмом нижних подающих вальцов, опоры корпуса шпинделя, электрошкаф и ограждение станка. На корпус с нижними подающими вальцами установлен и закреплен корпус с верхними подающими вальцами.
Между двумя парами нижних подающих вальцов, под установленными на шпиндель пилами, в станине имеется колодец для удаления опилок в расположенную ниже плоскости основания станка цеховую систему стружкоудаления. В стенке колодца на станине станка имеется проем, закрытый щитком, предназначенный для возможного присоединения к эксгаустерной системе.
В верхней части станка, слева, имеется маховичок для настройки прижимных верхних вальцов на толщину подаваемой на распиловку заготовки. Заготовка прижимается верхними вальцами к нижним под действием веса вальцов и усилия сжатой пружины, имеющей запас хода, обеспечивающего максимальный вертикальный ход прижимных вальцов до 20 мм., что позволяет вальцам отслеживать неровности верхней поверхности материала, подаваемого на распиловку.
Два расклинивающих ножа устанавливаются за крайними пилами установленного набора пил и закрепляются на рычаге левого прижимного вальца в соответствии с наладкой на распиловку материала.
Технические характеристики - Круглопильный станок НД-2
| Основные параметры | Значения |
|---|---|
| Предельные размеры обрабатываемого материала, мм: | |
| наименьшая длина, не менее | 720 |
| наименьшая ширина, не менее | 50 |
| наибольшая ширина, не более | 380 |
| наименьшая толщина, не более | 20 |
| наибольшая толщина, не более | 85 |
| Наименьшая толщина выпиливаемых деталей, мм | 12 |
| Диаметр пил, мм, не более | 360 |
| Диаметр посадочной шейки под пилу | 80h6 |
| Наибольшее расстояние между наружными торцами крайних пил при обработке материала, мм: |
