Полуавтоматический шипорезный станок ШС-«Лоза»-05
Описание

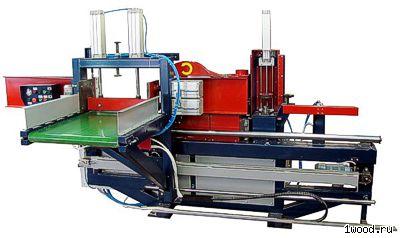

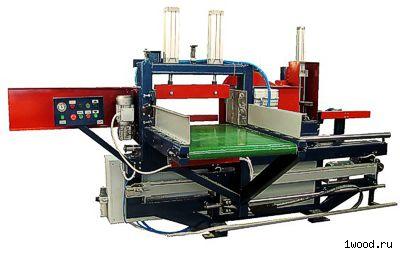

Шипорезный станок (ШС-05) предназначен для фрезерования шипа на торцах бруса и нанесения клея под последующее торцевое сращивание.
Высокая степень автоматизации шипорезного станка.
Может входить в состав автоматической линии сращивания ЛСБА-ЛОЗА или поставляться отдельно.
Шипорезный станок выполняет 3 операции в автоматическом цикле: подрезка торца; фрезерование минишипа; нанесение клея.
Каретка шипорезного станка оснащена транспортёром для автоматического выравнивания пакета заготовок.
Станок представляет собой цельносварную пространственную конструкцию из профилей коробчатого типа. Масса и жесткость такой конструкции обеспечивают отсутствие вибраций в процессе работы, что обеспечивает высокое качество нарезанного шипа.
Смещение на полшага при нарезании ответной части шипа происходит поднятием шпиндельного узла, оператор имеет возможность регулировать высоту смещения.
После нарезания шипа, перед обратным ходом каретки, пакет заготовок автоматически отодвигается пушером, что исключает повторную подрезку шипа на обратном ходе.
Обратный ход каретки происходит на максимально возможной скорости, что увеличивает производительность.
Станок оснащен автоматическим подъемным клеенаносящим барабаном, регулятором скорости подачи каретки, датчиком недостаточного давления в пнемосистеме, поворотным суппортом поджатия последней заготовки в пакете.
Все операции выполняются в автоматическом режиме под управлением промышленного контроллера.
Технические характеристики - Полуавтоматический шипорезный станок ШС-«Лоза»-05
| Основные параметры | Значения |
|---|---|
| Длина заготовки, мм | 200…2000 |
| Ширина пакета заготовок, мм | 600 |
| Высота пакета заготовок, мм | 250 |
| Отрезная пила, внешний / посадочный диаметр, мм | 400 / 50 |
| Шипонарезная фреза, внешний / посадочный диаметр, мм | 160 / 50 |
| Мощность электродвигателя отрезной пилы / шипонарезной фрезы, кВт | 5,5 / 22 |
| Частота вращения отрезной пилы / шипонарезной пилы, об/мин | 3000 / 4000 |
| Скорость подачи каретки, м/мин | 2.5-15 |
| Скорость подачи конвейера приемного стола, м/мин | 0,3 |
| Общая установленная мощность станка, кВт | 30 |
