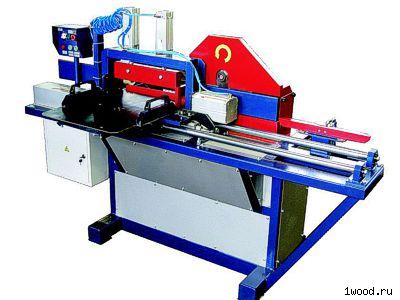

Станок шипорезный полуавтоматический ШС-«Лоза»-01
Описание
Шипорезный станок предназначен для формирования (зарезки) зубчатого шипа на торце заготовки (деревянного бруса) для дальнейшего сращивания по длине.
Особенностью шипорезного станка является работа с поворотным столом с одновременным смещением на половину шага.
Верхний и боковой зажим заготовки, а также перемещение каретки на шипорезном станке осуществляется пневматикой CAMOZZI (Италия).
Шипорезный станок оснащен пневмопушером, который смещает пакет заготовок, предотвращая подрезание торцев фрезой на обратном ходе шипорезной каретки.
Шипорезный станок работает в полуавтоматическом режиме. Процесс нарезания шипа на заготовке состоит из двух циклов:1-й цикл - нарезание микрошипа на переднем торце заготовки.2-й цикл - нарезание микрошипа на ответной части (торце) заготовки.Смещение на половину шага осуществляется разворотом рабочего стола.
Функции оператора:
- Набор "пакета" заготовок;
- Ручной разворот рабочего стола;
Автоматически выполняются следующие функции:
- Прижим пакета заготовок;
- Торцевание круглой пилой для выравнивания кромок;
- Нарезание микрошипа на передней кромке пакета заготовок;
- Возврат каретки в исходное положение.
Технические характеристики - Станок шипорезный полуавтоматический ШС-«Лоза»-01
| Основные параметры | Значения |
|---|---|
| Ширина "пакета" заготовок, мм | 500 |
| Высота заготовки, мм | 10-120 |
| Длина заготовки,мм | 200-1000 |
| Диаметр пилы, мм | 400 |
| Посадочный диаметр пилы, мм | 50 |
| Частота вращения отрезной пилы, об/мин | 3000 |
| Мощность электродвигателя пилы, кВт | 3.0 |
| Диаметр фрезы, мм | 120 |
| Посадочный диаметр фрезы, мм | 40 |
| Частота вращения шпинделя фрезы, об/мин | 6000 |
