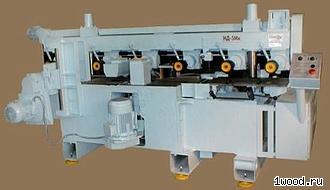

Станок четырехсторонний строгально-фрезерный НД-5МК
Описание
Станок предназначен для высокопроизводительной чистовой четырехсторонней продольной плоскостной и профильной строжки и фрезеровки заготовок из древесины (досок, брусьев).
Станок в базовом варианте модели НД-5МК имеет пять суппортов: фуговальный, вертикальный левый, вертикальный правый, рейсмусный и универсальный калевочный с поворотным шпинделем.
Станок в базовом варианте имеет сборную станину, отлитую из чугуна, на которой сверху устанавливаются столешницы и направляющие.
Суппорты крепятся к станине последовательно друг за другом в соответствии с порядком обработки заготовки.
Справа к станине крепится траверса с механизмом подъема траверсы и подачи заготовки. Подача заготовки осуществляется вальцовыми механизмами. Подающие вальцы, рассредоточенные по всей длине станка, расположены относительно заготовки сверху на траверсе и снизу спереди в зоне загрузки заготовок и сзади в зоне выгрузки обработанных деталей.
Перемещение траверсы со смонтированным на ней механизмом подач производится от автономного электромеханического привода.
Стол подъемный устанавливается на станину сверху перед фуговальным суппортом и предназначен для подачи заготовок и настройки необходимого припуска на обработку нижней пласти заготовки.Три прижима боковых устанавливаются на столешницу и осуществляют поджим заготовки к направляющим линейкам при ее обработке левым и правым вертикальными суппортами.
Два прижима вертикальных расположены один над фуговальным суппортом, второй в рабочей зоне универсального калевочного суппорта.
Защитные ограждения режущих инструментов шпинделей обеспечивают их надежную защиту, предотвращающую травмирование обслуживающего персонала, и подсоединение потребителем отсасывающих устройств.
Электрооборудование осуществляет привод всех механизмов станка.
Особенности конструкции станка:
- высокая точность, чистота и производительность обработки, удобство в эксплуатации;
- независимая регулировка и выставка каждого шпинделя;
- приводы всех шпинделей и механизмов автономны;
- индивидуальный отсос отходов от каждого шпинделя.
Технические характеристики - Станок четырехсторонний строгально-фрезерный НД-5МК
| Основные параметры | Значения |
|---|---|
| Предельные размеры обрабатываемой заготовки, мм: | |
| наименьшая длина, не менее | 600 |
| рабочая ширина | 45..200 |
| рабочая высота | 16..100 |
| Наибольшая толщина снимаемого слоя при строгании, мм | 3 |
| Количество шпинделей, шт | 5 |
| Наибольший диаметр режущего инструмента суппортов,мм | |
| фуговального и рейсмусного | 125 |
| вертикальных | 180 |
| универсального калевочного | 125 |
