Описание

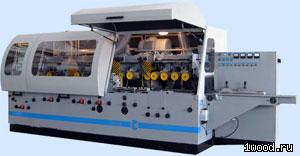

Станок С25-6АБ предназначен для плоского и профильного фрезерования досок, брусков и брусьев, в том числе изготовления профилированного домостроительного бруса.

Область применения – деревообрабатывающие производства, домостроение.

Станина имеет массивную чугунную литую конструкцию, устраняющую вибрацию при работе станка.

Станок имеет шесть суппортов: нижний, правый, левый, два верхних и второй нижний, предназначенных для плоскостной и профильной обработки поверхностей заготовок, обрабатываемых на станке. Профильные работы могут выполняться боковыми, верхними и второй нижней фрезами.

Механизм подачи станка рассредоточенного типа с верхними и нижними приводными подающими роликами. Верхние подающие ролики с рифлением «волчий зуб» обеспечивают обработку заготовок любой влажности. Секционные передние и задние прижимы полностью устраняют «вырывы» на входе и выходе заготовки из зоны резания и оснащены направляющим элементом, обеспечивающим точное их базирование и простоту настройки

Станок изготавливаются в климатическом исполнении " УХЛ 4 " ГОСТ 15150-69.

Передний стол станка – длинный в базовой комплектации. Также в базовой комплектации устанавливается централизованная система смазки рабочих поверхностей столов

Дополнительно могут быть установлены:

• цифровые отсчетные устройства для установки суппортов на размер обработки с точностью 0,1 мм;
• двигатели увеличенной до 15 кВт мощности на вертикальных суппортах;
• дополнительная базовая линейка, позволяющая полностью устранить кривизну, «пропеллер» на готовом изделии, имеющийся на исходной заготовке;
• пневматические прижимы верхних подающих роликов обеспечивающие более равномерное усилие при подаче обрабатываемой заготовки, что улучшает качество обработки;
• звукоизолирующее ограждение для снижения уровня шума.

Технические характеристики - Четырехсторонний строгальный станок модели С25-6АБ

Основные параметры	Значения
Ширина обрабатываемой заготовки, мм:
наибольшая, не менее	250
наименьшая, не более	55
Толщина обрабатываемой заготовки, мм:
наибольшая, не менее	230
наименьшая, не более	20
Наименьшие размеры обработанного изделия, мм:
ширина	50
толщина	15
Наименьшая длина обрабатываемой заготовки, мм, не более	630
Наибольший припуск при обработке цилиндрическими фрезами, мм	10
Наибольшая глубина обрабатываемого профиля, мм	30
Наибольшая толщина обрабатываемой заготовки при продольной распиловке, мм, не менее	60
Скорость подачи обрабатываемой заготовки (бесступенчатая), м/мин:
наибольшая, не менее	30
наименьшая, не более	5
Диаметры шпинделей, мм	50h6
Частота вращения фрез, об/мин, не менее	5600
Диаметр цилиндрических фрез, мм	203
Диаметр горизонтальных профильных фрез, мм	140-203
Диаметр вертикальных профильных фрез, мм	125-203
Наибольший диаметр пил, устанавливаемых на шпиндель калевочного суппорта, мм	250
Габаритные размеры станка, мм:
длина	5840
ширина	1360
высота	1860
Масса станка, кг, не более	6200
Электродвигатели привода фрез, кВт	11.0
Суммарная мощность всех электродвигателей, кВт	71.1
