Описание

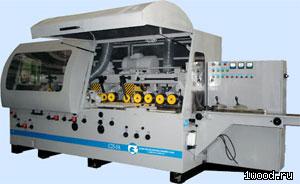

Станок модели С25-5А предназначен для плоского и профильного фрезерования досок, брусков и планок.

Область применения – производство столярно-строительных изделий, мебельные и деревообрабатывающие производства.

Станок С25-5А имеет пять суппортов: нижний, правый, левый, верхний и калевочный. Профильные работы могут выполняться боковыми, верхней и калевочными фрезами. Для деления обрабатываемого материала по ширине на шпиндель калевочного суппорта могут быть установлены пилы. Калевочный суппорт имеет возможность работы как в нижнем, так и верхнем положении.

Все механизмы станка установлены на литой станине. Механизм подачи станка рассредоточенного типа с верхними и нижними приводными подающими роликами. Верхние подающие ролики с рифлением «волчий зуб» обеспечивают обработку заготовок любой влажности. Секционные передние и задние прижимы полностью устраняют «вырывы» на входе и выходе заготовки из зоны резания и оснащены направляющим элементом, обеспечивающим точное их базирование и простоту настройки

Станок изготавливаются в климатическом исполнении УХЛ 4 по ГОСТ 15150.

Передний стол станка – длинный в базовой комплектации. Также в базовой комплектации устанавливаются цифровые отсчетные устройства для установки суппортов на размер обработки с точностью 0,1 мм.

Дополнительно могут быть установлены:

• система смазки рабочих поверхностей столов;
• двигатели увеличенной до 11 кВт мощности на вертикальных суппортах;
• дополнительная базовая линейка, позволяющая полностью устранить кривизну, «пропеллер» на готовом изделии, имеющийся на исходной заготовке;
• пневматические прижимы верхних подающих роликов обеспечивающие более равномерное усилие при подаче обрабатываемой заготовки, что улучшает качество обработки;
• звукоизолирующее ограждение для снижения уровня шума.

Технические характеристики - Четырехсторонний строгальный станок модели С25-5A

Основные параметры	Значения
Ширина обрабатываемой заготовки, мм:
наибольшая, не менее	250
наименьшая, не более	50
Толщина обрабатываемой заготовки, мм:
наибольшая, не менее	160
наименьшая, не более	12
Наименьшие размеры обработанного изделия, мм:
ширина	45
толщина	10
Наименьшая длина обрабатываемой заготовки, мм, не более	630
Наибольший припуск при обработке цилиндрическими фрезами, мм	7
Наибольшая глубина обрабатываемого профиля, мм	30
Наибольшая толщина обрабатываемой заготовки при продольной распиловке, мм, не менее	60
Скорость подачи обрабатываемой заготовки (бесступенчатая), м/мин:
наибольшая, не менее	35
наименьшая, не более	7
Количество шпинделей, шт.	5
Диаметры шпинделей, мм
нижний, верхний и калевочный	50h6
правый и левый	40h6
Частота вращения фрез, об/мин, не менее	5600
Диаметр цилиндрических фрез, мм	203
Диаметр горизонтальных профильных фрез, мм	140-203
Диаметр вертикальных профильных фрез, мм	125-203
Наибольший диаметр пил, устанавливаемых на шпиндель калевочного суппорта, мм	250
Габаритные размеры станка, мм:
длина	4470
ширина	1560
высота	1870
Масса станка, кг, не более	5200
Электродвигатели привода нижней, правой и левой фрез, кВт	7.5
Электродвигатели привода верхней и калевочной фрез, кВт	11.0
Суммарная мощность всех электродвигателей, кВт	49.6
