Описание

Комплект поставки:

• Программируемый с клавиатуры компьютер, цветной монитор 5 дюймов.
• Возвожность вводить единичные программы, рабочие циклы.
• Автоматический подсчет количества заготовок.
• Драйвет флоппи-диска, USB порт.
• Позиционирование заготовок в профилирующий станок вручную.
• Зарезание шипов одновременно на 2-х заготовках, что существенно повышает производительность.
• СЕ норматив безопасности.

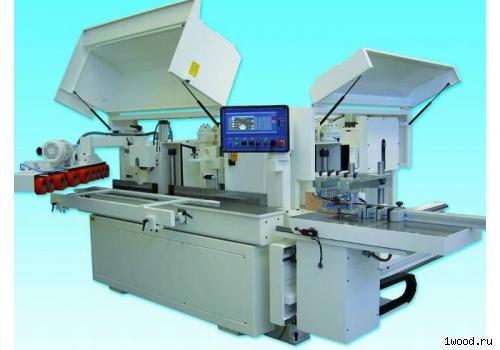

Новая модель углового центра GAM 10 является идеальным решением для тех, кто ищет:

• Высокое качество и низкую цену
• Высокую производительность
• Удобство в эксплуатации и надежность

Подача заготовок после процедуры шипорезания для профильной обработки производится вручную оператором.

Опции:

• Антискольный профилирующий шпиндель 1 положение, длина 100 мм, 3 кВт.
• Антискольный профилирующий шпиндель электронный, длина 320 мм, 5,5 кВт.
• Быстросменный шпиндель HSK 80F, макс. длина инструмента 200 мм, макс. диам. 320 мм
• Электронная регулировка пильного диска
• Увеличение высоты обработки со 125 мм до 160 мм
• Электронный антискольный диск, 6 полож.
• Поворотная каретка +/-45 гр с элекстронным дисплеем.
• Пневматическое устройство для шипорезание коротких заготовок.
• Электронная линейка на шипорезной каретке с программированием положения упоров с компьютера.
• Удлинение стола на выходе профилирующей стороны.
• Вспомогательная каретка на профилирующей стороне.
• Смазка стола на профилирующей стороне.
• Усиленные моторы.

Технические характеристики - Угловой центр GAM 10

Основные параметры	Значения
Торцовочный узел:
Диам. пилы, мм	400 (500 по треб.)
Скорость вращения пилы, об/мин	3000
Макс. высота заготовки, мм	125 (160 по треб.)
Диам. аспирационного отверстия, мм	120
Шипорезный шпиндель:
Диам. шпинделя, мм	50
Длина шпинделя, мм	320
Вертикальный ход, мм	250
Скорость вращения, об/мин	3200
Мощность мотора, кВт	5.5 (11 по треб.)
Макс. диам. инструмента, мм	320 (350 по треб.)
Диам. аспирационного отверстия, мм	150
Шипорезная каретка:
Скорость перемещения (электронная регулировка), м/мин	1-40
Телескопическая алюминиевая линейка, упоры быстрого позиц., шт	3
Профилирующий шпиндель:
Диам. шпинделя, мм	50
Длина шпинделя, мм	320
Вертикальный ход, мм	250
Скорость вращения (вращение вправо), об/мин	6000
Мощность мотора, кВт	5.5 (11 по треб.)
Диам. базы инструмента, мм	130-140
Макс. диам. инструмента, мм	220 (240)
Диам. аспирационного отверстия, мм	150
Узел выборки штапика:
Мощность мотора, кВт	2.2
Диам. пилы, мм	200
Скорость вращения пилы, об/мин	6000
Диам. аспирационного отверстия, мм	80
Система подачи:
Мощность мотора, кВт	1.1
Диам. роликов, мм	120
Размер заготовок:
Макс. длина, мм	3100
Мин. высота, мм	25
Макс. высота, мм	125 (160)
Мин. ширина, мм	45
Макс. ширина, мм	200
Вес нетто стандартного станка, кг	2800
Размеры в упаковке без антискольного шпинделя, мм	3290х2260
Размеры в упаковке с антискольным шпинделем, мм	3890х2260
