Описание

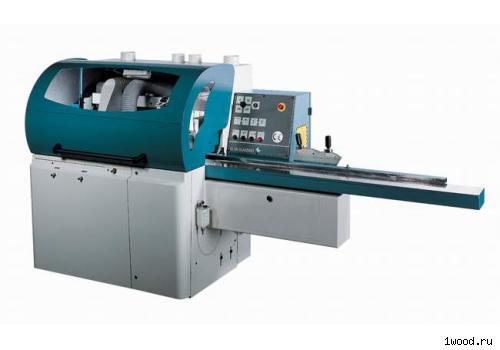

Четырехсторонний строгальный станок G 18 Quadro предназначен для высокоточной, плоской и неглубокой профильной обработки досок, брусков, брусьев с четырех сторон за один проход с целью получения половой доски, вагонки, брусков, заготовок для оконного производства. Макс. диам. фрез на 2 и 3 шпинделе 137 мм для G 18Q, 140 мм.

В комплектное оборудование входят:

• Защитная кабина
• Ограничитель с фотодиодом
• Регулировка всех шпинделей на передней панели
• Механический индикатор на 3 и 4 шпинделе
• Холостой ролик на столе
• Механическое давление подающих роликов
• Внутренняя звукопоглощающая обшивка
• Фотодиод на защитной обшивке с задержкой открытия
• 3 подающих ролика с независимым редуктором
• Горизонтальный передний прижим на 2 шпинделе
• Потребление макс. 15,15 кВт- 3 двигателя - для 1, 2 и 3, 4 шпинделей
• Норматив СЕ

Технические характеристики - Четырехсторонний станок G 18 Q

Основные параметры	Значения
Макс.сечение заготовки, мм	180х120
Мин.сечение заготовки, мм	8х5
Мин.длина заготовки (с роликом перед фуганком), мм	380
Макс.толщина снимаемого слоя, мм	10
Длина подающего стола, мм	2000
Диам.шпинделей, мм	40
Ход подающего стола, мм	10
Диам.ножевых головок, мм	125
Длина строгальной ножевой головки, мм	190
Высота фрезерной головки, мм	130
Макс.диаметр фрез профилирования, 2-3 шпинд., мм	120-140
Макс.диаметр фрез профилирования, 4 шпинд., мм	125-140
Размер шевинговальной фрезы, мм	145х12
Скорость подачи, м/мин	8
Диам. подающих роликов 3 шт., мм	140
Диам. вытяжных колпаков, 2 шт., мм	100
Диам. вытяжных колпаков, 2 шт., мм	120
Мотор 1-го шпинделя, л.с.	5.5
Мотор 2-3-его шпинделя, л.с.	7.5
Мотор 4-ого шпинделя, л.с.	5.5
Мотор подачи, л.с.	2.25
Вес нетто, кг	1135
