Энергетическая установка УДСО-100
Описание
Установка предназначена для сжигания отходов деревообработки(опилки, стружка, щепа) и других видов биотоплива (торф, лузга подсолнуха). Установка состоит из бункера со шнековой системой подачи, системы аварийного пожаротушения, шкафа управления, газогенератора.
Установка УДСО работает в автоматическом режиме, не нуждается в постоянном присутствии оператора. В зависимости от необходимого уровня автоматизации УДСО может комплектоваться различными пультами управления. Питающий бункер снабжен ворошителем , который предотвращает зависание топлива. Предтопок снабжен системой предохраняющей от переполнения топливом.
Получение тепла с использованием газогенератора представляет собой процесс, при котором из биотоплива выделяются горючие газы, которые затем вместе с топливом дожигаются в топке котла, или других установках для получения тепловой энергии.
Работа газогенератора основана на процессе высокотемпературного превращения твердого топлива без доступа воздуха или в процессе горения при недостатке воздуха в газ, называемый генераторным или древесным газом. В результате термохимических реакций происходящих в реакторной зоне газогенератора получается генераторный газ, состоящий из горючих газов (окиси углерода, водорода, метана), балластных газов (углекислого газа и азота), паров воды, некоторого количества пиролизных смол и твердых примесей. Состав, теплотворная способность, выход генераторного газа зависит от условий протекания процесса газификации, состава и влажности топлива, метода газификации используемого в конкретном газогенераторе.
При получении генераторного газа из древесины его теплотворная способность составляет 12-13 МДж/кг, удельная масса - 1,10 до 1,15 кг/м.куб. Выход газа, в среднем, 1,8- 2,5 м .куб. на каждый килограмм газифицируемой древесины.
Благодаря высокой эффективности процесса газификации, а также удобству использования газообразного топлива, подобная схема сжигания является более чистым и эффективным способом получения тепла, чем сжигание твердого топлива непосредственно в топке котла. Еще одним важным преимуществом является то, что для работы газогенератора используется топливо низкого качества - опилки, измельченная кора, щепа, т.е. топливо малопригодное для сжигания в обычном котле.
КОНСТРУКЦИЯ И ПРИНЦИП РАБОТЫ ЭНЕРГЕТИЧЕСКИХ УСТАНОВОК УДСО.

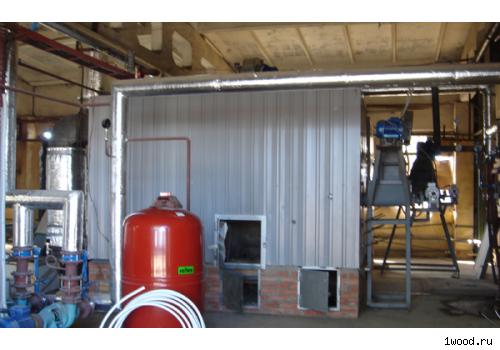

Энергетические установки УДСО являются современным оборудованием, предназначенным для сжигания сыпучих древесных отходов с влажностью до 30%. В состав энергетической установки входят: бункер для сыпучего топлива, шнековый транспортер подачи топлива, газогенератор и комплект оборудования системы автоматики установки. Компоновочная схема энергетической установки УДСО-100(тепловая мощность-100кВт) приведена на рис 1. Опилки (стружка) засыпаются в бункер, снабженный ворошителем, и далее поступают в шнековый транспортер, работающий в автоматическом режиме "подача-пауза" в соответствии с заданной на контроллере программой. Шнек осуществляет дозированную подачу топлива в газогенератор, в котором происходит процесс газификации, т.е. процесс практически полного превращения топлива в горячие газы. Факел горящего газа направляется в камеру сгорания котла, в котором происходит нагрев воды.
Контроллер-программатор обеспечивает поддержание и регулировку температуры теплоносителя с точностью 1°С. Циркуляция воды в системе обеспечивается насосом. Принципиальным отличием энергоустановок УДСО по сравнению с энергоустановками слоевого сжигания, в которых топливо подается непосредственно в камеру сжигания водяного котла, является наличие в составе установки газогенератора, имеющего систему автоматического регулирования режима работы. На стадии газификации топливо, подаваемое в дозированном количестве в камеру газообразования, нагревается раскаленным реактором, разлагается на углерод, водяной пар, смолы и масла. Дальнейшая реакция между углеродом и кислородом воздуха обеспечивает температуру, достаточную для образования окиси углерода (СО) главного горючего компонента вырабатываемого газа. Смолы и масла разлагаются на газы, содержащие водород. Минимальная теплотворная способность газа -1100ккал/ м3.
Технические характеристики - Энергетическая установка УДСО-100
| Основные параметры | Значения |
|---|---|
| Тепловая мощность, кВт | 100 |
| Объем пиломатериала, загружаемого в сушильную камеру, м | 20-25 |
| Вид топлива | Опилки, стружка, щепа с грануляцией до 30 мм без минеральных загрязнений |
| Влажность топлива, % | до 55 |
| Расход топлива, кг/ч | 46 |
| Емкость бункера, м3 | 1.2 |
| Потребление эл. энергии, кВт | 1.18 |
| Напряжение питания, В | 220/380 |
| Максимальная температура воды | 95 |
| Управление процессом | Автоматическое |
