Лесосушильная камера SODIS LSK -F2 -40
Описание
Назначение:
Лесосушильная камера предназначена для сушки пиломатериалов любых пород и сечений до требуемой конечной влажности. Тепловой обработки тарных изделий перед прохождением фитосанитарного контроля.
Система нагрева:
Система нагрева лесосушильной камеры состоит из модульных теплообменных блоков биметаллической оребренной трубки. В качестве теплоносителя может использоваться горячая или перегретая вода, пар или диатермическое масло
Система ограждающих панелей:
Внутренние листы из алюминиевого сплава толщиной 1мм. Внешние оцинкованные с полимерным покрытием. (По заказу выполняются из алюминия.) Конструкция стеновой панели позволяет производить замену поврежденных внутренних алюминиевых листов без разборки стенки. Базовая толщина стенки 130 мм. Утеплитель - стекловолокно, обработанное специальным связующим на основе гидрофобизирующих добавок. Удельный вес 80 кг/м3. Коэффициент теплопередачи утеплителя составляет 0,34 ккал/м час С.
Дверь для осмотра:
Для осуществления контроля за работой оборудования и процесса протекания сушки древесины, в стенке выполняется смотровая дверь выполняемая из алюминиевых сплавов с применением резиновых уплотнений

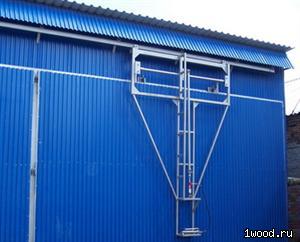

Загрузочные двери:
Загрузочные двери выполняются из легких и коррозионно-стойких алюминиевых сплавов. Конструкция дверей обеспечивает стабильную формоустойчивость, герметичность прилегания к корпусу камеры. Двери выполняются откатными.Привод на подъемно-откатных воротах - гидравлический.
Система приточно-вытяжной вентиляции:
Алюминиевые приточно-вытяжные каналы с поворотными шиберами, приводимыми в действие оборотными электроприводными механизмами.Принудительная приточно-вытяжная система с применением вытяжного вентилятора из алюминиевых сплавов.Система увлажненияЛесосушильная камера состоит из распылительных форсунок производства Италии закрепленных на металлопластиковой или НЖ трубе. Увлажнение производится подачей воды под давлением при срабатывании электромагнитного клапана. Система увлажнения обеспечивает поддержание необходимой насыщенности агента сушки.Необходимое давление составляет 2,5-3 бар
Система побудительной вентиляции:
Система вентиляции лесосушильной камеры состоит из реверсивных алюминиевых вентиляторов с 8 лопастями производства Италия.Ступица и лопасти отлиты из алюминия под высоким давлением, угол атаки лопастей - изменяемый. Мощности электродвигателей от 3 кВт, тропическое исполнение IP55, класс изоляции Н. Данный тип вентиляторов предназначен для длительной работы в агрессивных средах с повышенной влажностью и температурой. Благодаря применению высокоэффективных вентиляторов обеспечена равномерность воздушного потока в камере.
Cистема управления:
Контроллер DELPHI (Италия) разработанный на основе передовых технологий в электронике, вобрал в себя результаты многолетнего опыта производства автоматики лесосушильных камер.Удобное меню позволяет производить быструю настройку контроллера даже неопытному пользователю. Все страницы контроллера DELPHI имеют строку текущего состояния (в верхней части экрана) и строку меню (в нижней части).
Технические характеристики:
- диапазон измерения температуры сушильной камеры - 130С
- диапазон измерения влажности древесины 6 - 90%, 25С
- диапазон измерения равновесной влажности 4 - 30%, 25 С
- 6 датчиков влажности древесины
- 2 датчика температуры
- 2 датчика ЕМС
- цифровой интерфейс: RS232 для прямого подключения ПК, RS485 для подключения сети сушильных камер.
Технические характеристики - Лесосушильная камера SODIS LSK -F2 -40
| Основные параметры | Значения |
|---|---|
| Количество вентиляторов, шт. | 4 |
| Мощность основных вентиляторов, кВт | 4х3 |
| Диаметр крыльчатки, мм | 800 |
| Общая производительность, м3/ч | 104 |
| Мощность вытяжного вентилятора, кВт | 1.1 |
| Внутренние размеры камеры (длина/высота/глубина), м | 6.8х5.3х5.3 |
| Размеры пакетов в камере (ШхВхД), м | 1.1х0.9х6.5 |
| Количество пакетов в камере, шт. | 12 |
| Объем загрузки, м3 усл. материала | 38.9 |
| Средняя тепловая мощность, кВт | 195 |
