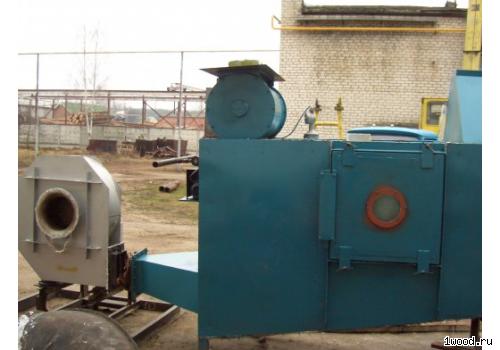

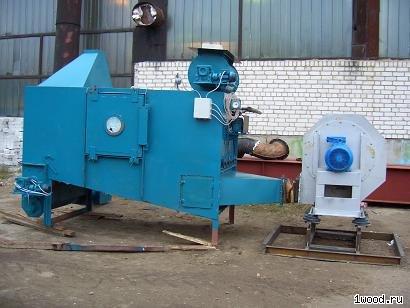

Сушильный агрегат
Описание
Агрегат сушильный с электроподогревом предназначен для сушки древесной стружки или опилок методом непосредственного контакта с горячим воздухом.С целью уменьшения теплопотерь в агрегате используется система рециркуляции горячего воздуха. Агрегат сушильный оснащен системой пожаротушения. Используется в комплекте оборудования для переработки отходов древесины.
Принцип работы:
Опилка через питатель загружается в сушильный шкаф. С помощью блока теплообмена и вентилятора в шкаф под давлением поступает горячий воздух, что приводит к сушке опилок.
Агрегат сушильный состоит:
- Шкаф сушильный,
- Труба дымовая,
- Вентилятор,
- Теплообменник,
- Газогенератор,
- Бункер для подачи опилок.
Агрегат сушильный – представляет собой герметическую конструкцию, разделенную посредством перфорированной решетки на две камеры, напорную - для подвода взвешивающего агента (теплоносителя) и камеры сушки стружки снабженную блоком фильтров и разгрузочным отверстием. Угол наклона решетки обеспечивает направление движения слоя материала. Время нахождения материала на решетке изменяется с помощью положения перегородки и положения заслонки. Высушенный материал, через затвор секторный поступает в разгрузочную полость, откуда винтовым транспортером выгружается из шкафа сушильного, для последующей транспортировки на последующие технологические операции.
Для обеспечения стабильного режима сушки, обработанный теплоноситель, через поворотную заслонку по пневмопроводу удаляется в циклон. (циклон и пневмотпровод изготавливаются по отдельному заказу). Необходимость теплоизоляционной обмуровки шкафа и системы воздуховодов, ограждения зоны обслуживания агрегата, рециркуляции воздуха, определяется заказчиком в зависимости от рабочей температуры теплоносителя, проекта применения агрегата. Рабочая температура определяется в зависимости от влажности сырья и производительности.
Технические характеристики - Сушильный агрегат
Основные параметры | Значения |
---|---|
Производительность (сухой стружки), кг/ч | 500 |
Температура теплоносителя на входе в шкаф, °С | 140 |
Температура теплоносителя на выходе, °С | 90 |
Влажность стружки начальная, % | 40 |
Влажность стружки конечная, % | 12 |
Мощность с электроколарифером, кВт | 118 |
Габариты, мм | 7645*1920*2265 |
Масса, кг | 2600 |
