Описание

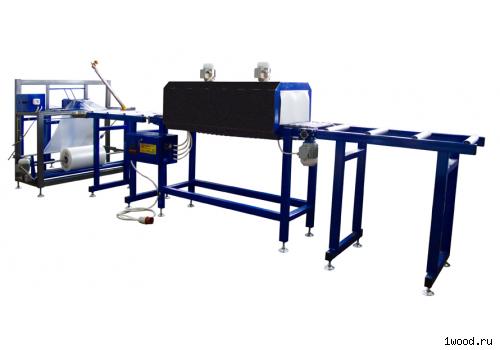

Упаковочная линия УМ-1 «Лайн» ручная предназначена для упаковки в термоусадочную полиэтиленовую (ПЭ) пленку длинномерных изделий, к числу которых относятся различного вида пиломатериалы: вагонка, брус, плинтус, доска, карнизы и т.п. Оборудование имеет модульную конструкцию, просто в эксплуатации, легко устанавливается и настраивается.

В комплект поставки входит:

• формообразующий узел;
• термотоннель;
• рольганг (промежуточный и приемный).

Продукция (доска, брус и т.п.) подается оператором в приемное окно формирующего узла. При прохождении через узел, продукция оборачивается упаковочным материалом по следующей схеме: полотно упаковочного материала, проходя через воротник, сворачивается в рукав вокруг упаковки. Место перехлеста пленки, расположенное в верхней части упаковки, при необходимости, по длине пропаивается точечным сварщиком. На выходе из формируещего узла торцевой срез упаковки запаивается ручным термоножом. Одновременно с запайкой среза происходит отрезка сформированной упаковки от исходного рулона пленки. Далее упаковка по рольгангу перемещается на конвейер термотоннеля, где под действием температуры в 150 – 195 градусов происходит усадка упаковочного материала. На выходе из термотоннеля готовая упаковка охлаждается естественным потоком воздуха на приемном рольганге. Для ускорения процесса охлаждения упаковки приемный рольганг может быть оснащен дополнительными вентиляторами.

В качестве упаковочного материала чаще всего используют полиэтиленовую термоусадочную пленку, толщиной от 60 до 100 мкм. На материал предварительно может быть нанесена информация о производителе товара, дате упаковки или характеристиках продукции.

Производительность ручной упаковочной линии УМ-1 «Лайн» составляет в среднем 2,5 – 7 куб. м продукции в час. Энергопотребление комплекта не более 9 кВт.

Технические характеристики - Упаковочная линия УМ-1 «Лайн» ручная

Основные параметры	Значения
Производительность линии, м3/час, (зависит от скорости работы оператора)	2.5-7
Размеры упаковочной линии в сборе(длина × ширина × высота), мм	9000 х870 х 1700
Вес упаковочной линии в сборе, кг	320
Напряжение питания, В/Гц	380/50
Климатическое исполнение по ГОСТ 15.150-69	УХЛ-4
Блок управления термотоннель/формообразующий узел	раздельный
Формообразующий узел
Исполнение	модуль
Габаритные размеры (длина х ширина х высота ), мм	850х1300х1250
Вес аппарата, кг	80
Длина рабочей части термоножа, мм	540
Тип намотки плёнки в рулоне	полотно/рукав/полурукав
Тип термоусадочной плёнки	полиэтилен
Максимальная ширина пленки, мм	900
Режим нагрева ножа	импульсный
Минимальные габариты упаковки (высота х ширина/диаметр), мм	40х40
Максимальные габариты упаковки (высота х ширина/диаметр), мм	200х200
Потребляемая мощность в момент включения, кВт	0.8
Термотоннель
Исполнение	модуль (траковый конвейер)
Габаритные размеры (длина х ширина х высота), мм	1800х600х1450
Вес аппарата, кг	120
Количество зон обдува, шт	2
Скорость движения конвейера, м/мин	4
Диапазон регулировки температуры в тоннеле, °С	20-250
Тип звена конвейерной ленты	пластина
Размеры конвейера (длина х ширина), мм	1800х360
Длина камеры, мм	1200
Габариты проходного окна тоннеля (ширина х высота), мм	360х230
Характеристики ТЭНов, шт.х. кВт	12 х 0,63
Максимальная потребляемая мощность, кВт	8
Рольганг
Исполнение	модуль
Габаритные размеры рольганга (длина × ширина ), мм	2200 х 560 х 890
Количество, шт	3
Вес аппарата, кг	40
