Описание

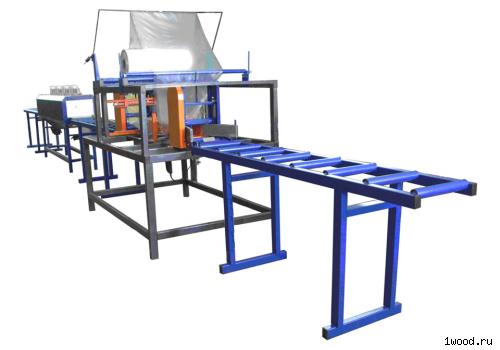

Предназначена для автоматической (или ручной) упаковки в термоусадочную полиэтиленовую пленку длинномерных и погонажных изделий: вагонки, бруса, половой доски, металлоконструкций, готовых элементов мебели и т.п. Оборудование надежно и неприхотливо в эксплуатации, легко монтируется и демонтируется. В конструкции используются пневматика и силовые узлы ведущих мировых производителей "Festo", "Camozzi", "Motovario".

В состав упаковочной линии включены:

• Формообразующий узел;
• Промежуточный и приемный рольганг;
• Термотоннель.

В автоматическом исполнении рабочее давление в системе создается магистральным воздухом или использованием промышленных компрессорных установок. Компрессорная установка не входит в состав комплекта упаковочного оборудования.

Технические характеристики - Упаковочная линия УМ-1 "Лайн" автоматическая

Основные параметры	Значения
Производительность линии, м3/час (зависит от скорости работы оператора)	15-18
Размеры упаковочной линии в сборе (длина х ширина х высота), мм	11300х1200х1700
Вес аппарата, кг	590
Напряжение питания, В/Гц	380/50
Климатическое исполнение по ГОСТ 15.150-69	УХЛ-4
Блок управления термотоннель/формообразующий узел	раздельный
Формообразующий узел
Исполнение	модуль
Габаритные размеры (длина х ширина х высота ), мм	1920х1200х1700
Вес аппарата, кг	250
Длина рабочей части термоножа, мм	610
Минимальные габариты упаковки (высота х ширина/диаметр), мм	80х80
Максимальные габариты упаковки (высота х ширина/диаметр), мм	200х200
Тип намотки плёнки в рулоне	полотно
Тип термоусадочной плёнки	полиэтилен
Максимальная ширина пленки, мм	1000
Режим нагрева ножа	постоянный
Потребляемая мощность, кВт	0.67
Давление воздуха в магистрали, МПа (кг/см2)	0,4-0,6(4-6)
Термотоннель
Исполнение	модуль
Габаритные размеры (длина х ширина х высота), мм	2800х700х1450
Вес аппарата, кг	220
Напряжение питания, В/Гц	380/50
Количество зон обдува, шт	4
Скорость движения конвейера, м/мин	14
Диапазон регулировки температуры в тоннеле,°С	20-220
Тип звена конвейерной ленты	пластина
Размеры конвейера (длина х ширина), мм	2800х360
Длина камеры, мм	2400
Габариты проходного окна тоннеля (ширина х высота ),мм	360х230
Характеристики ТЭНов, шт.х кВт	24 х 0,63
Максимальная потребляемая мощность, кВт	15.6
Рольганг
Исполнение	модуль
Габаритные размеры рольганга (длина х ширина х высота ), мм	2200 х 560 х 890
Количество, шт	3
Вес аппарата, кг	40

Отобразить все технические характеристики
